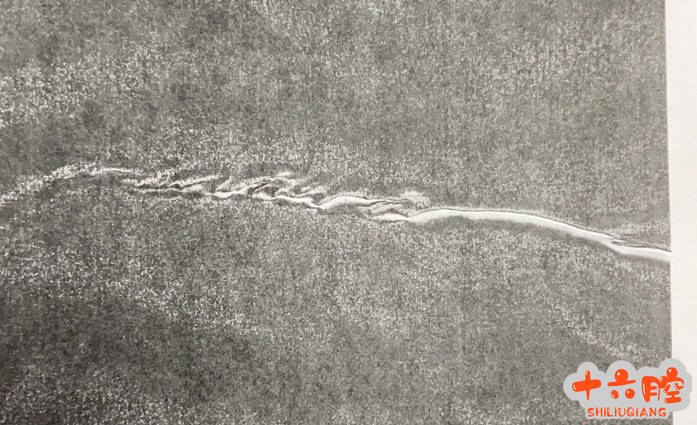

症状 故障：IM C3000 出纸印品有褶皱。 维修过程 1. MFP复印打印出的印品纸张中间沿副扫描方向有一条褶皱，使用A4长边进纸褶皱较短，使用A4短边进纸或A3进纸时褶皱较长，几乎占纸张的2/3长度。 2. 使用单面复印进行测试，故障出现，确认故障不是由于双面纸路造成。 3. 因褶皱都是由于定影时造成，所以拆开定影单元检查，定影膜、压辊及进纸导板都进行了检查清洁，测试故障依旧。 4. 怀疑可能由于定影温度引起，把纸张类型调整为厚纸2进行测试，故障依旧且无变化。 5. 经过上述调整测试后确认故障不是由定影造成，使用SP2109-003选择23全点图象并进行测试打印，样张如下：
6. 由于在褶皱中未见图象，确认是由于纸张走纸时不平整在过定影时形成褶皱，所以直接把SP1003的对位拱起量调高了2档，测试故障依旧且无变化，确认在对位前的纸路正常。 7. 经过上述测试确认故障的纸路在对位及定影之间，涉及到的硬件只有转印带单元及PTR单元。 8. 检查清洁转印带驱动辊、PTR及其支架、转印带驱动辊两端的PTR接触释放机构，都未见变形开裂等情况，测试故障依旧。 9. 最终只能进行更换测试，更换PTR后故障排除，确认为PTR变形造成褶皱，但从肉眼无法观察出异常。 解决方案 更换PTR后，故障排除。 |
理光IM C3000 打印复印褶皱
