理光M 2701开机报错误代码SC350-00

访客 2022年11月02日 19:38 2 0

症状：
开机报SC350-00
分析：
手册上说明 SC350-00 ID 传感器（S6）错误（详细）仅限工厂使用在ID 传感器检测期间出现以下情况之一（仅当SP5-995-001 设置为“1”时）。

Vsp > 2.5V
Vsg < 2.5V
Vsp = 0V
Vsg = 0V

用SP2220 查看ID的输出Vsp=3.94 ；Vsg =3.98V，判断是ID检测时没有检测的样块，Vsg=3.98V接近正常值4.0V.因此判断ID传感器没有问题。可能的原因：

激光单元不良。如激光器不良会引发报SC220等代码，7-403中没有相关记录。
成像浓度错误。无法复印、打印验证。检查充电、鼓表、显影磁穗未见异常。

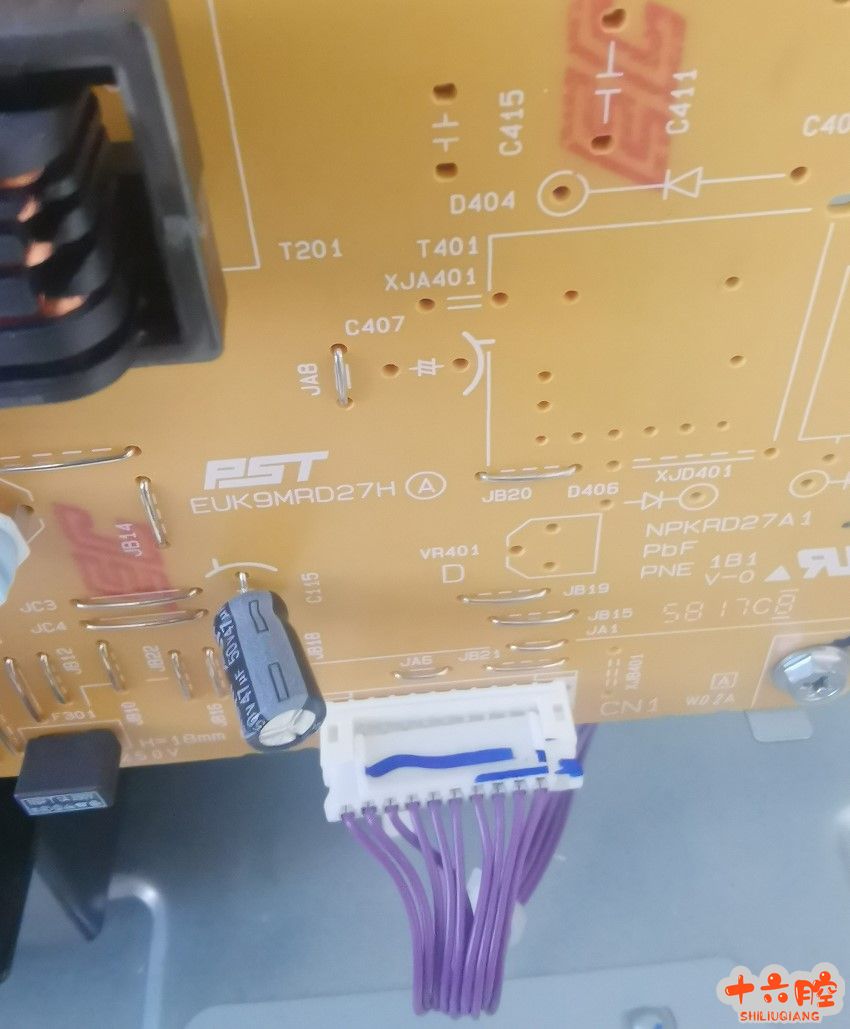

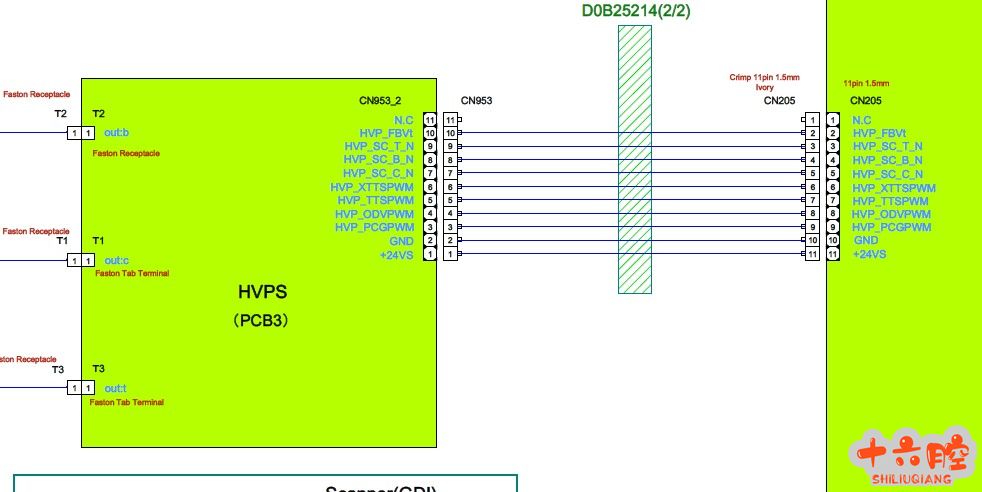

HVPS（PCB3）板不良。检查高压板发现高压板上的CN953插头插接异样，重新插接后，故障排除。

措施：
1.正确插接CN953 插头
2.执行2-935-001初始化ID 传感器，重新测定Vsg、Vsp的初始值，Vsg=4.0、Vsp=0.4是该机型的理想值。

解决方法：
重新处理线插头，初始化ID 传感器。
备注：如果高压板没有输出，印品会无图像（白纸）。只有到达一定印量， ID 做样块检测时，参与Vtref 调整，和其他参数调整时，才会产生SC350-00.

标签： #SC350 #2701 #2702 #ID 传感器 #激光单元不良
