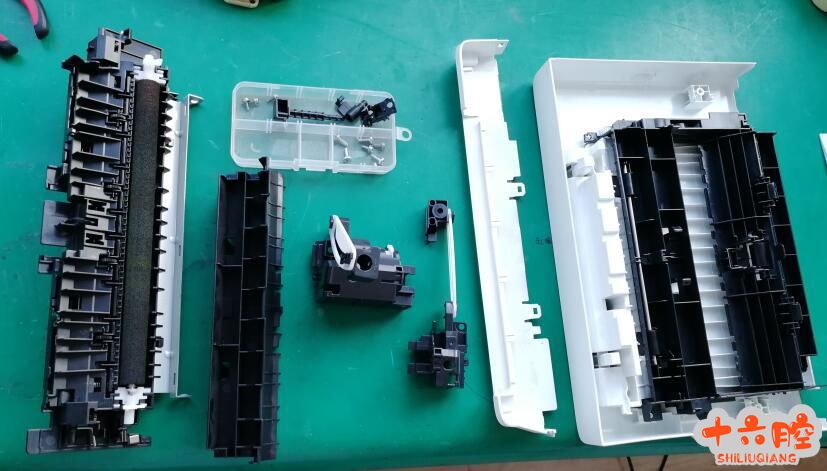

故障描述： 消费类彩机报错卡纸类故障，除了常规的纸道疏通排查后，经常需要进一步拆开进纸组件彻底排查故障点。鉴于本身的拆装复杂性，令很多同事望而却步，而进纸组件是没备件支持的，简单排查不好就整机的话会造成资源极大浪费。特整理拆装步骤，供大家参考。 解决过程： 1. 前期拆除（简单拆除 不做赘述）

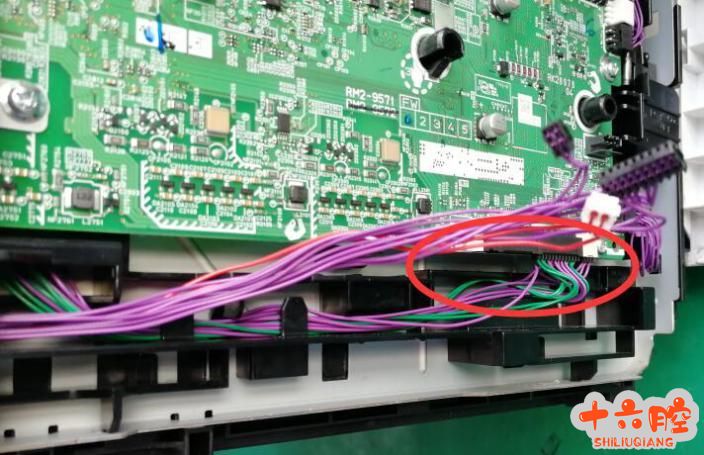

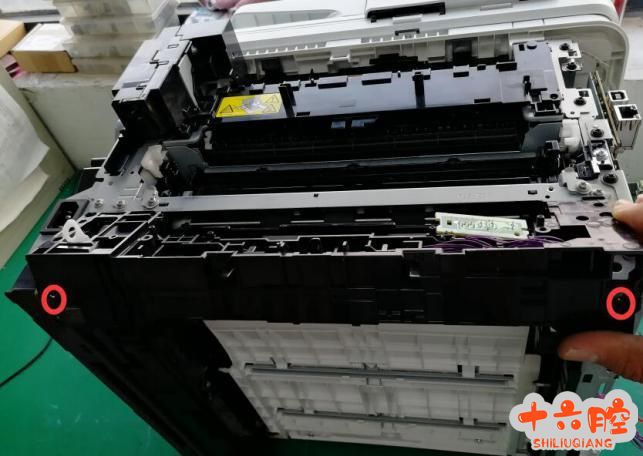

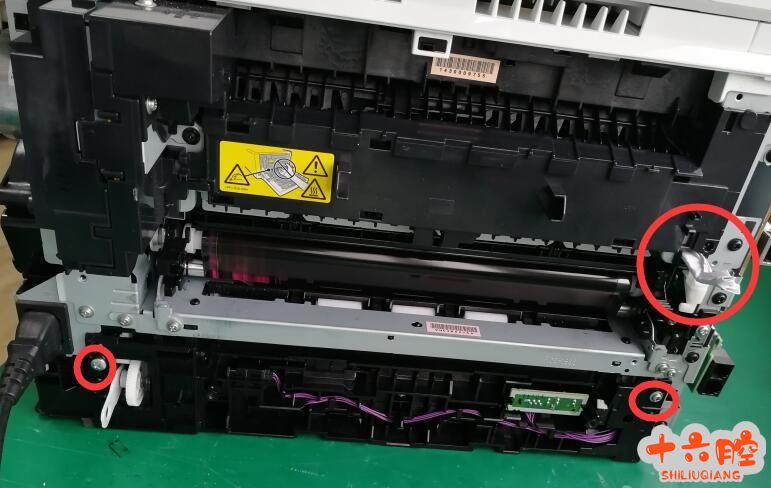

2. 下进纸组件两个螺丝，去掉传感器连接高压板线头（线头拔掉可以省掉取出主板及下面铁架） 取下进纸组件

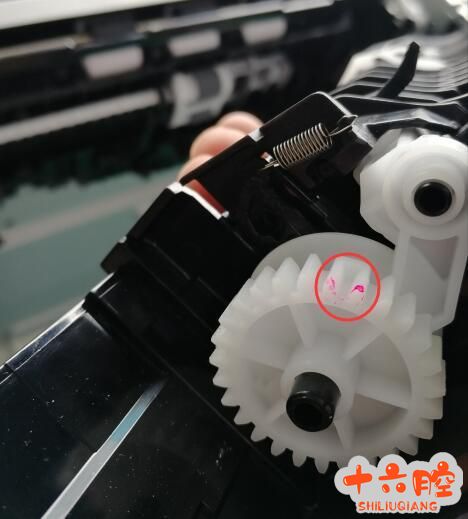

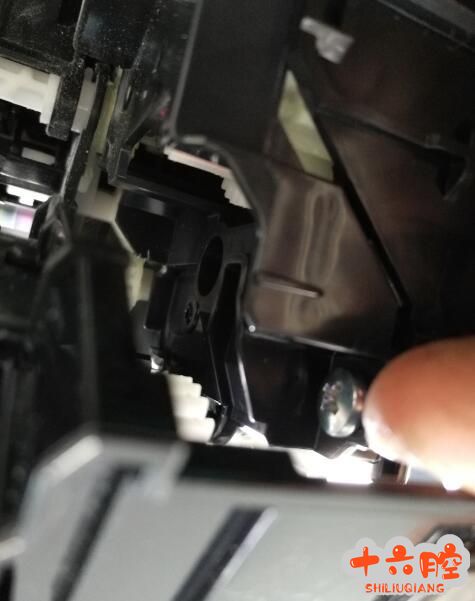

3. 关注点（左为机身齿轮缺口 右为进纸组件缺口 安装重点就是缺口的对齿）
4. 安装注意事项 1) 对应缺口处用记号笔涂色 方便后期对位 2) 进纸组件前端先全部嵌进机身，后端抬起 3) 拨动进纸组件缺口，（向下拨动的缺口，进纸组件有两个缺口） 4) 对应位置扣下进纸组件后端，先把进纸组件四个螺丝上好，高压板线接好，抵住后门传感器最小化开机测试。
5) 如果开机正常，无异响，则上转印组件测试打印。如有异响，第一时间直接拔电源，防止齿轮打坏，重新齿轮对位。 6) 对齿的时候从上面或者下面对位都可，看个人习惯，记号笔涂色方便观察。

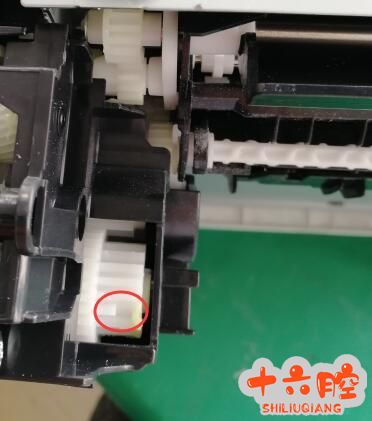

从上往下观察

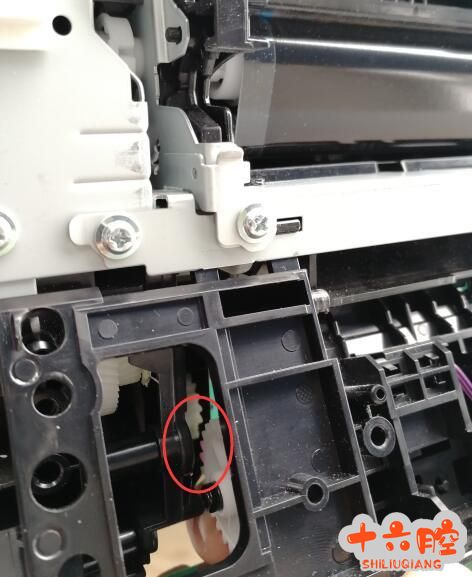

从下往上观察 7) 个人习惯，可以做个小工具（曲别针一根），方便勾住齿轮去对位。 分享总结： 1. 齿轮的对位比较难，一次不成就多试几次。最小化测试有异响马上断电重装。 2. 进纸组件一般真坏掉的很少，能拆装进纸组件绝大部分进纸问题都可以解决，节约整机备件。 3. 180、281类齿轮左侧对位，老款的252、277是右侧对位，相对而言要简单多了，拆装过程大体类似。 |
惠普M281进纸组件更换参考
