理光MP6002/7502/9002机器开机显示SC670-00

访客 2019年12月31日 13:21 2 0

症状：
一台MP9002SP 机器不能进入就绪状态，在等待几分钟后屏幕显示SC670-00的故障现象。

原因：

控制板单元不良；
BCU板不良；
母板不良；
软件错误;
PSU-E或PSU-C不良；
出纸传感器线束不良。

维修过程:
1.更换控制板，控制板上NVRAM,硬盘，SD卡和内存，故障依旧。
2.更换BCU板和IPU板，故障依旧。
3.检查线束未发现异常。

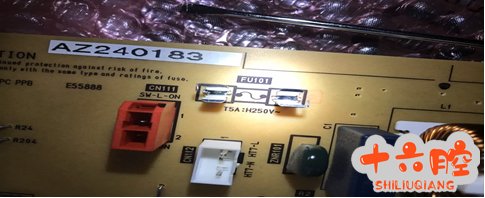

4. 现场再次检查故障机器，检查电源板，发现FU101熔断。该保险规格为220V5A，更换220V3A保险测试，开机后即刻保险丝熔断。该机安装了稳压设备，检查时，未开启到稳压位置，检查电压为236V。初步判断是由于瞬时高压损坏电源板，电源板上其他保险没有损坏。保险丝位置
如下图所示。

重要提示：工程师在安装该系列机器时一定要注意检查用户的电源情况。

解决方案：
更换电源板，故障排除。
