理光MP C6503,8003SP 复印/打印对位处卡纸代码J022

访客 2020年05月16日 20:07 1 0

MP C6503SP复印/打印过程中对位卡纸（每张），卡纸取出后机器可复位到待机状态。

原因分析
1、J022 卡纸代码解释为转印传送传感器—迟到，利用SP5-803 输入检查对相关传感器进行测试，传感器反应正常。
2、利用SP5-804 输出检查测试对位电机，传送电机等电机无动作—更换电机无效。
3、更换引擎IOB板—无效。
4、由于客户之前正常使用，是在发生卡纸并取出后发生遂怀疑纸张未完全取出或取出过程中造成相关零部件变形或移位。经检查发现抽屉单元后侧有残纸存留在抽屉单元插头位置且插头收到挤压，取出残纸后故障未能消除。
5、拆下抽屉单元并仔细检查后侧插头发现其中一个插头中有一组插排向后脱出，重新矫正位置后故障排除。

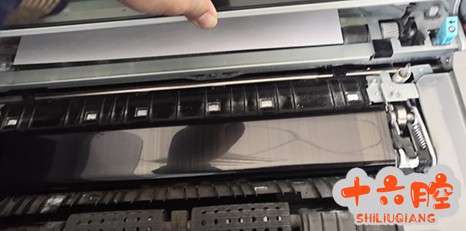

注：图中标注的蓝色插头中有上下两组插排，其中下面的一组先后脱出，导致推入抽屉单元后无法正常接触。
