理光MP2014AD 送稿器双面送纸异常卡纸

访客 2020年05月26日 09:29 1 0

故障：
使用送稿器送稿进行“双面-双面”复印，A3 和A4 直送送稿正常；A4 横送原稿在进行原稿翻转时原稿尾端脱离反转辊造成翻转失败而卡纸，原稿此时已全部落入原稿托盘。现场测试此故障发生概率很高。

诊断过程：
1、清洁送稿器原稿放置传感器、对位传感器、电机时序传感器，检查电磁铁动作均未见异常且故障无法排除。
2、利用无故障的送稿器对上述零件更换测试，故障无法排除。
3、升级主机固件，无法排除。
4、SP5-801 执行总清除，无法排除。

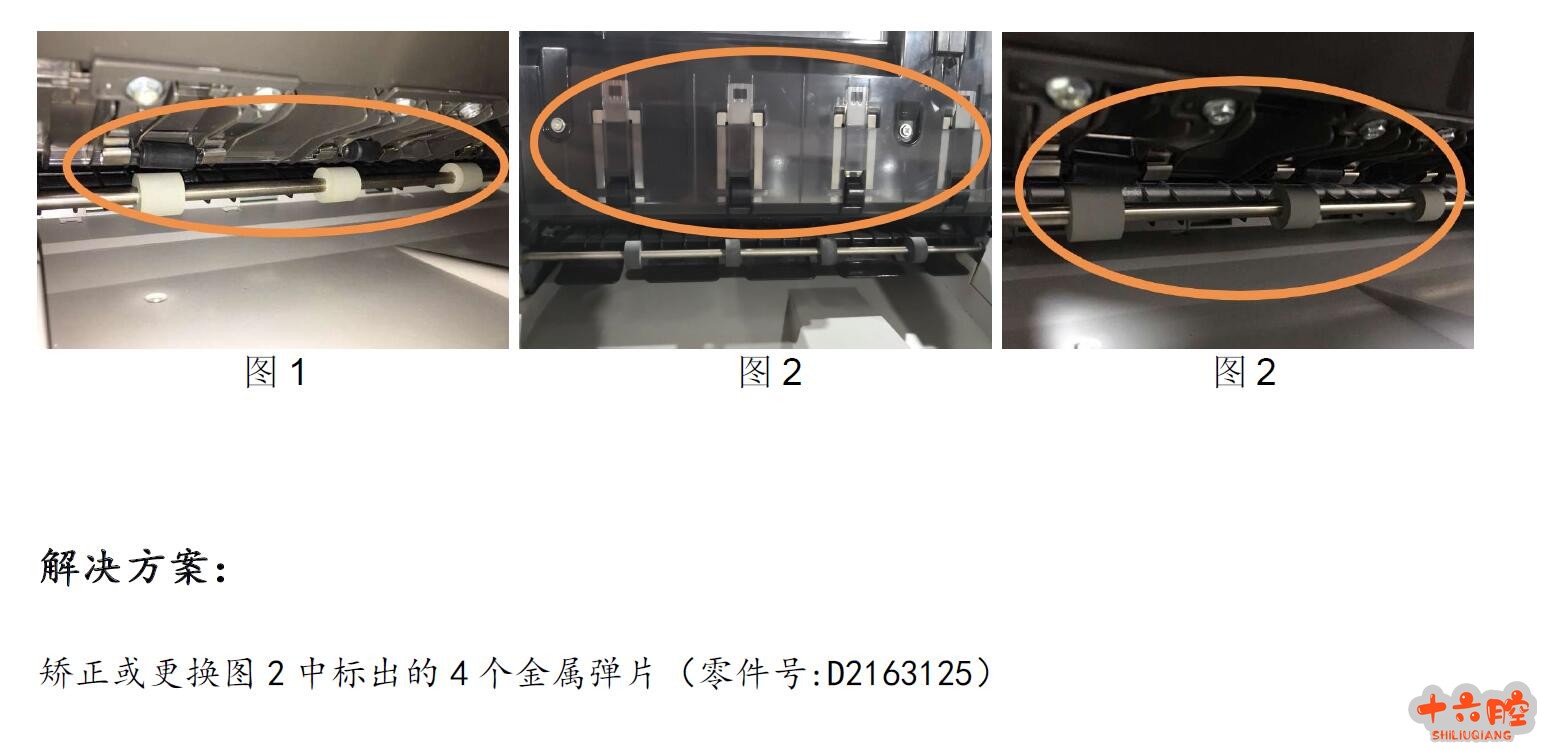

5、检查送稿器出纸/反转轮发现原稿托盘背面的出纸轮（4 个）与下方的驱动轮不能良好接触（图1），矫正4 个出纸轮相对应的金属压片（图2），确保出纸轮能够与下方驱动轮良好接触（图3），进行送稿器的双面供纸测，动作正常故障排除。
