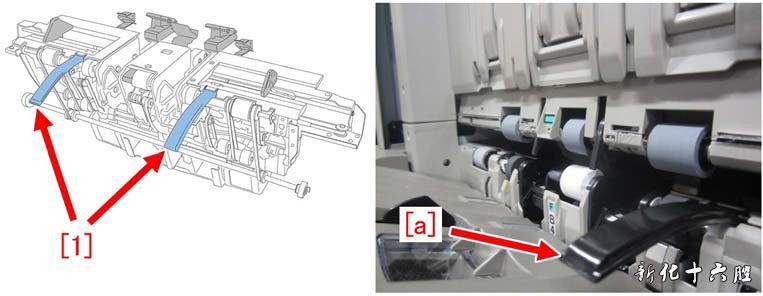

产品型号： iR-ADV C7570 iR-ADV C7580 iR-ADV C9270 iR-ADV C9280 Staple Finisher-X1 Booklet Finisher-X1 Staple Finisher-K1 Booklet Finisher-K1 [故障现象] 作业打印过程中可能会出现错误代码E583-8001/8002。 - E583-8001：托盘辅助导轨驱动电机错误 - E583-8002：托盘辅助导轨驱动电机错误 [故障原因] 纸张排出处理过程中由于托盘辅助导轨[1]滑动部分的间隙不足，造成其上副导轨移动时的负载增加；最终使得副导轨由于托盘辅助导轨前缘被卡住而**停止动作 [a]并导致上述故障发生。

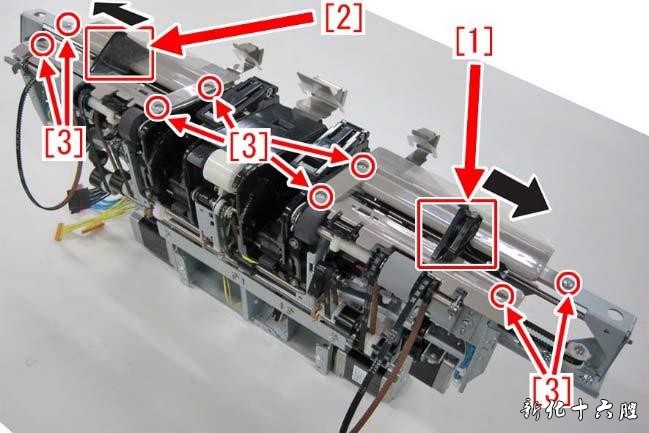

[维修措施] 当出现上述故障时，准备前侧副导轨组件(FM4-4744-000)和后侧副导轨组件(FM4-4746-000)， 并按照如下操作步骤进行托盘辅助导轨部件的更换。 1) 按照维修手册内容的指引将处理托盘单元拆下。 2) 将前侧准直板[1]和后侧准直板[2]向箭头方向移动，然后移除螺钉[3](x8 颗)。

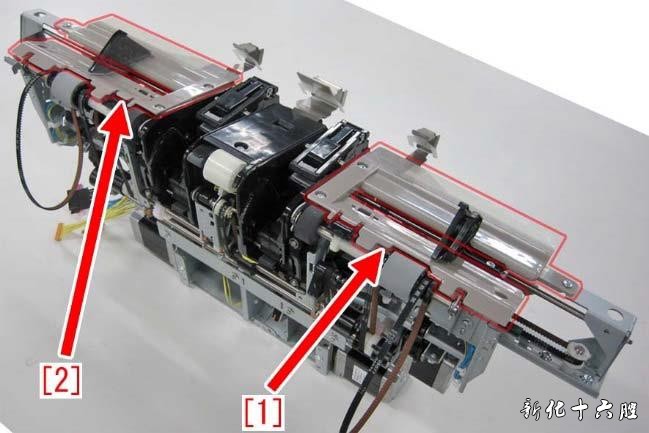

3) 拆下前侧处理托盘[1]和后侧处理托盘[2]。

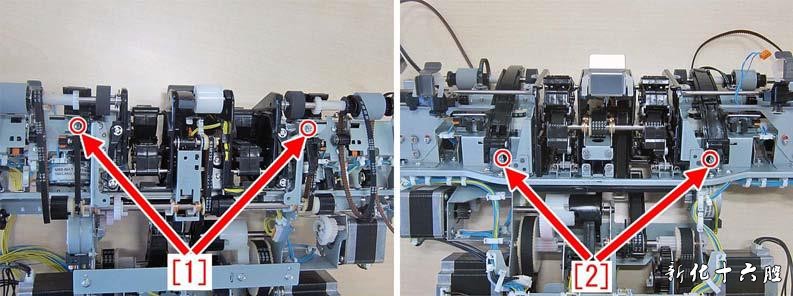

4) 移除处理托盘单元前侧[1](x2 颗)和后侧[2](x2 颗)的固定螺钉。

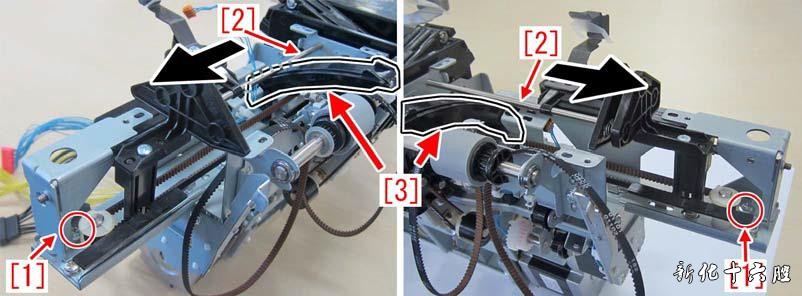

5) 移除[1]螺钉(x2 颗)，并将轴[2]向箭头方向移动，将托盘辅助导轨[3]更换为前侧副导轨组 件(FM4-4744-000)和后侧副导轨组件(FM4-4746-000)。

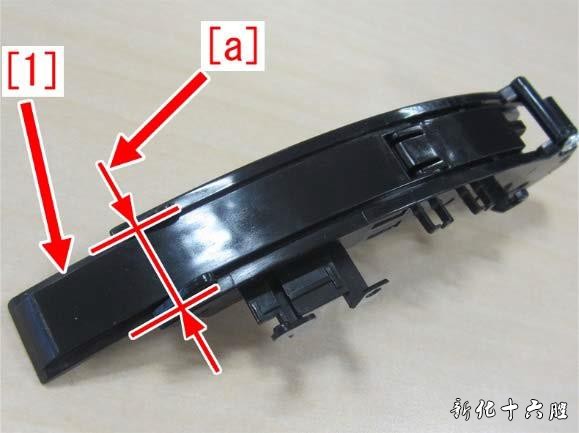

6) 以相反的顺序将从步骤5）开始拆下的零件重新装回。 [工厂对策] 通过修改托盘辅助导轨前缘[a]的尺寸，防止副导轨[1]被卡住。
|
佳能复印机错误代码E583-8001/8002 发生时的对策措施
