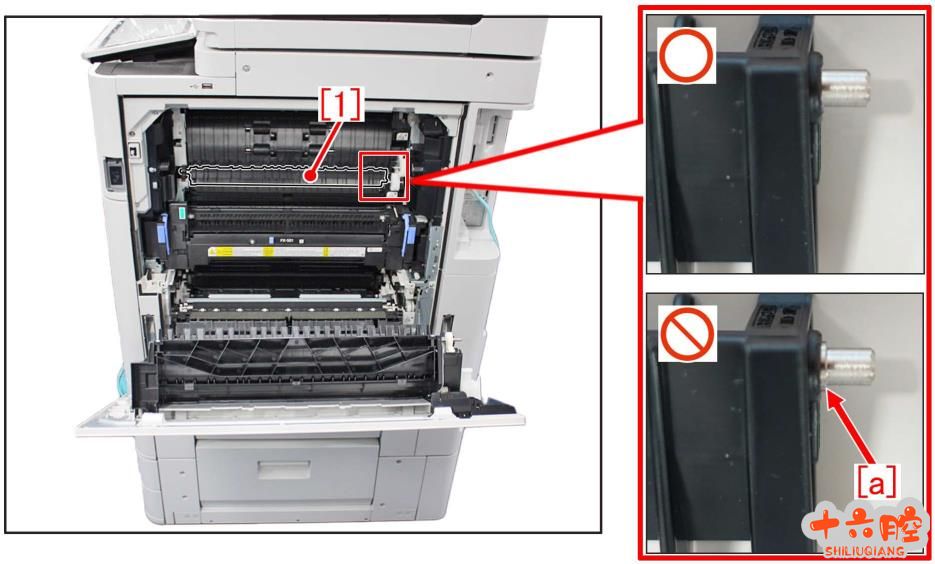

佳能iR-ADV DX C5870,C5860,C5850,C5840 佳能iR-ADV DX 6870,6860,6855 主 题： 对策解决0109 卡纸问题 故障现象： 发生0109 卡纸 -0109卡纸：第一输纸传感器（ps20）延迟卡纸 故障原因 在极少数情况下，由于挡板后侧轴压入不足，可能会消除送纸挡板总成的推力作用。因此，当送纸挡板组件的滑动性能降低时，纸张无法通过送纸口，就会出现上述卡纸问题。 下面照片的右上角显示了插入正确的轴。右下角的照片显示压合部分的轴[a]突出，由于压入不足的轴。

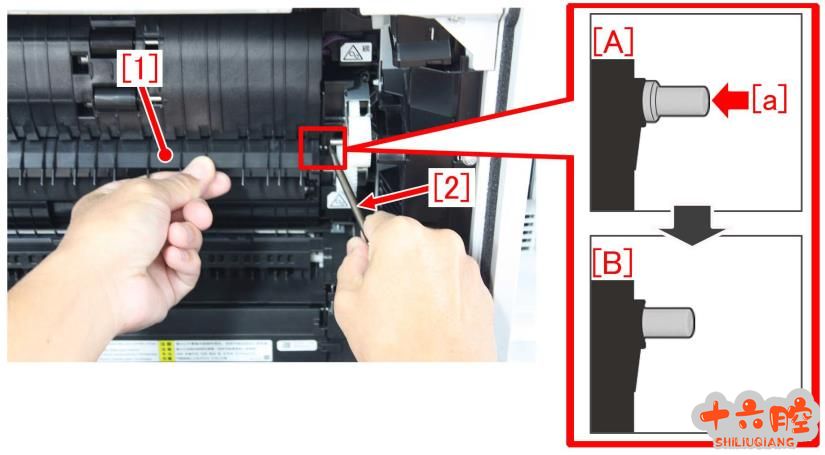

维修工作： 出现上述现象时，应准备一字螺丝刀等，按以下步骤操作。 1) 打开主机右侧门。 2) 在支撑送纸挡板组件[1]的同时，用一字螺丝刀[2]等将轴向主机前方方向(箭头方向[a])推动。图[A]显示轴压紧不足，图[B]显示轴压紧正确。
3) 移动送纸挡板组件，确保其平稳运行 4) 关上右侧门，调整结束。 |
