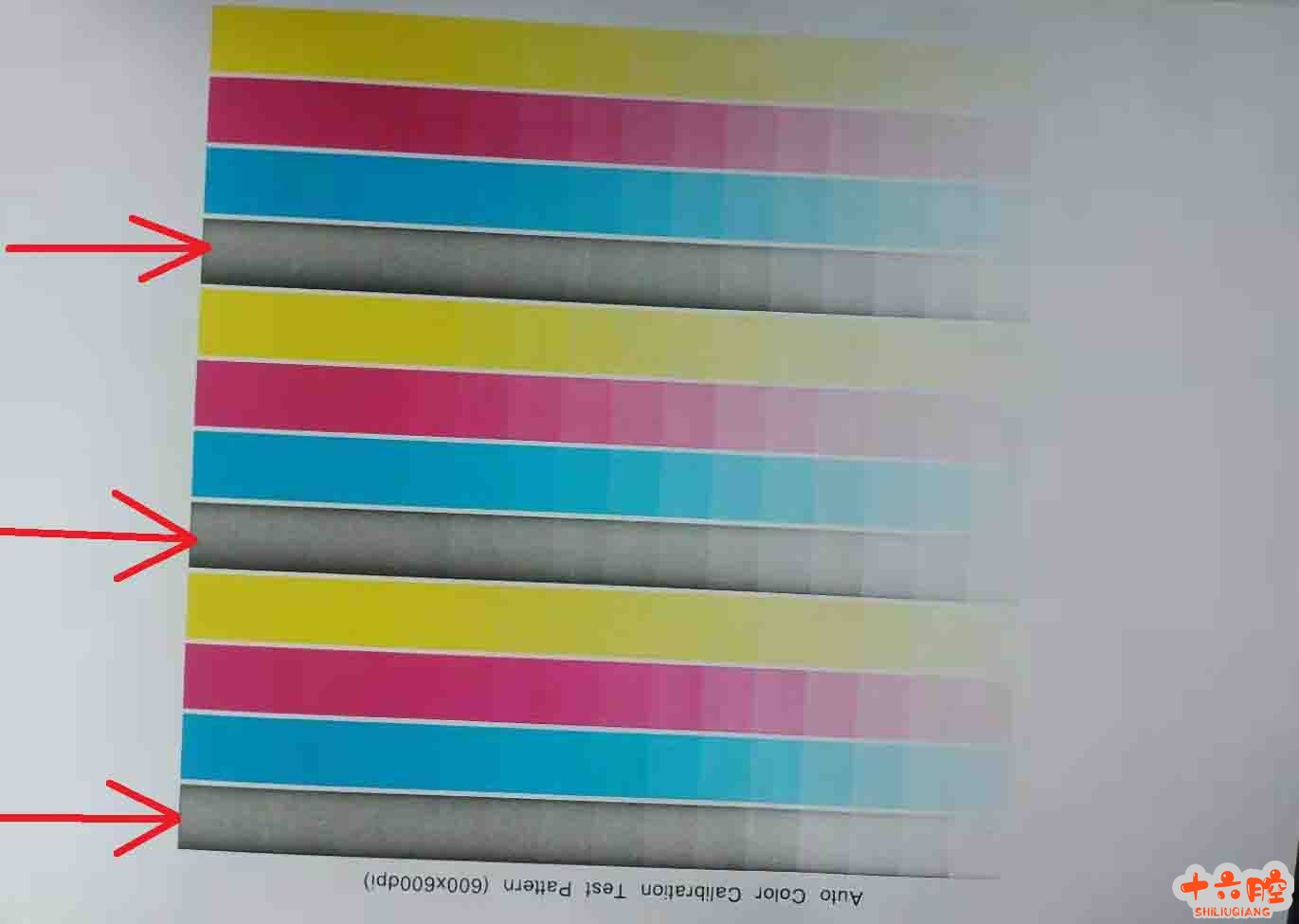

黑色图像浅。故障样张见下图。MP_C2003_2503_2011

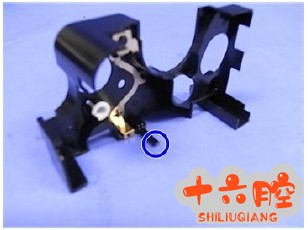

诊断过程 1) 复印/打印均有上述故障，故障应在鼓周围或激光部。 2) 清洁激光单元内部六棱镜及挡色粉玻璃，故障依旧。 3) 因只有黑色图像有上述故障，检查ITB 单元内黑色图像转印辊，黑色图像转印辊动作正常，重装后故障依旧。 4) 更换黑色PCDU 单元后，故障解决，故障原因在PCDU 单元内部。 5) 分别更换黑色PCU 和黑色显影单元测试，故障依旧。 6) 在更换零件时发现黑色PCDU 后外壳内部金属连接片变形，导致接触不良，调整变形金属片后，机器正常。 调整零件见下图中金属片：
解决方案 调整黑色PCDU 后外壳内部金属连接片位置，图像正常。 |
理光MP C2011黑色图像颜色浅淡
