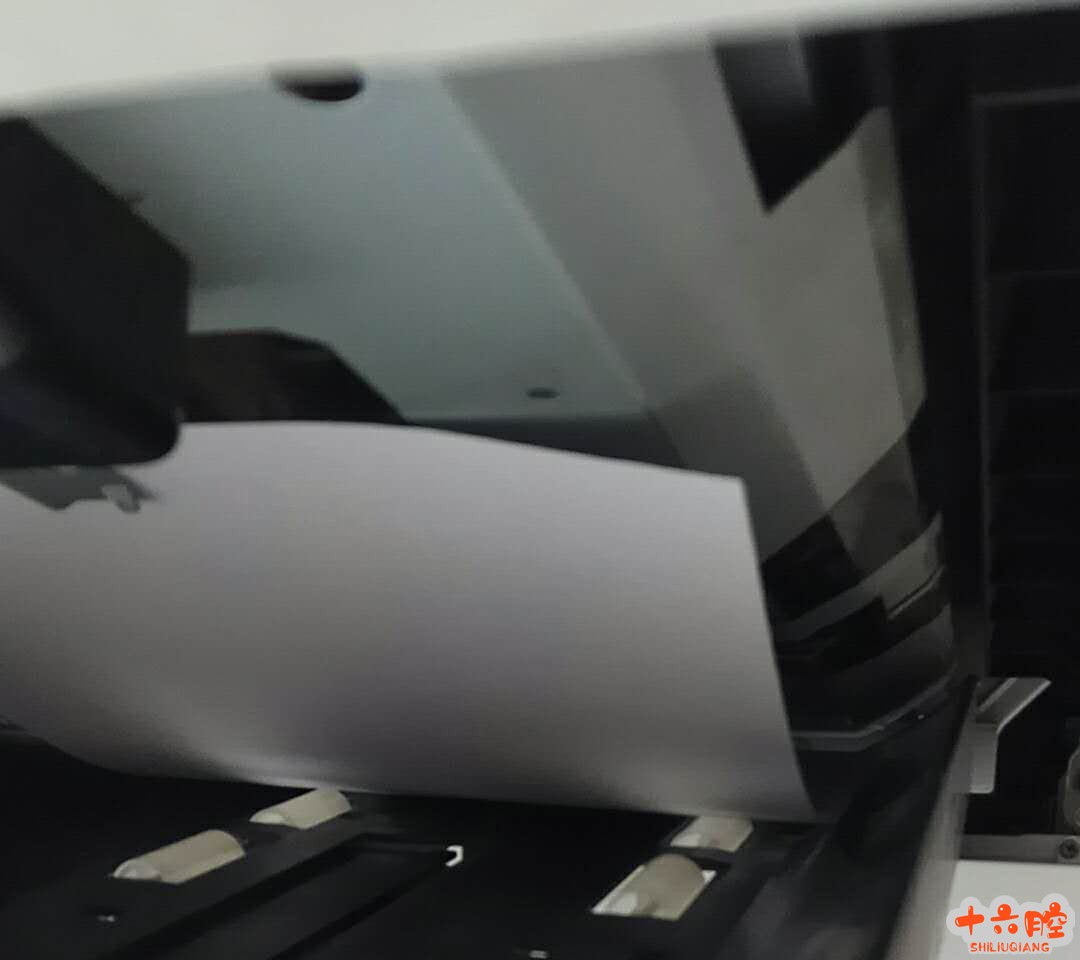

一台MPC6502SP,c8002机器在复印双面时，机器报SC516-02故障代码，纸张头端卡在双面单元进纸部份。
原因 根据错误定义：传感器移动电机边缘检测错误 传感器移动电机边缘检测期间出现错误时，机器作为卡纸（JAM097）处理并停止运行，控制面板上显示SC516-01编号。

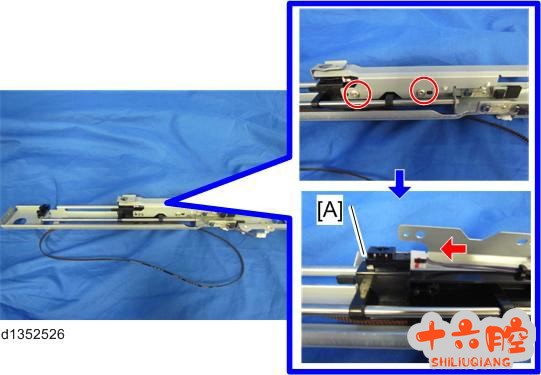

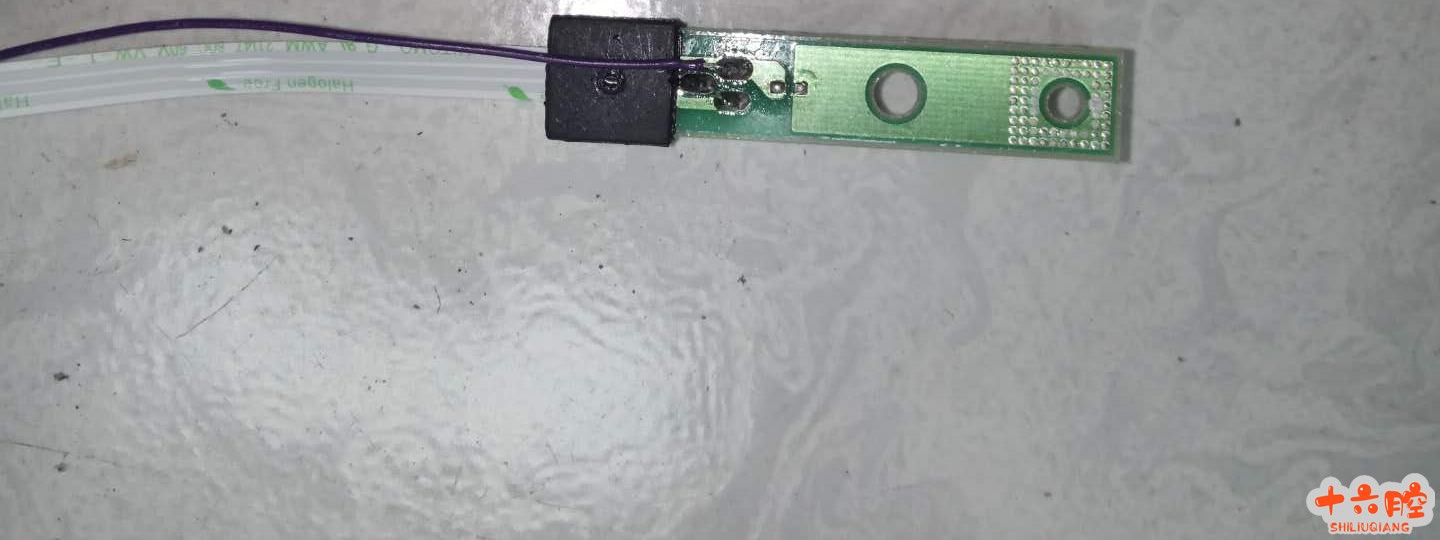

维修过程 1：通过输出检测传感器移动电机正常，排除电机不良的问题 2：通过输入检测边缘检测传感器，发现边缘传感器输出异常。 3：分解拆除边缘检测单元时发现传感器的连接线接头断开（见下图照片），现场判断是由于传感器移动电机轨道变形导致。 4：更换新的边缘检测单元故障排除。
解决方案: 更换新的边缘检测单元（D1364528） |
