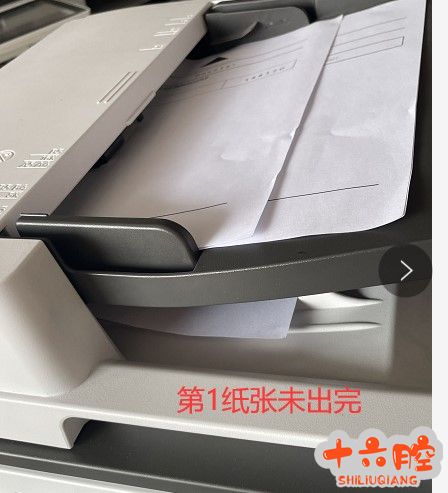

症状 一台MC2000机器使用标配的进稿器扫描一张后进纸辊持续转动20秒后报错，扫描多张时第一第一张正常，第二张进去1/3就卡纸。

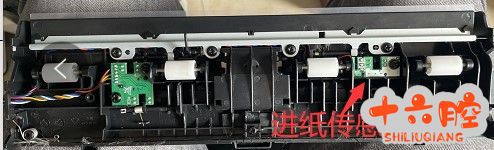

原因： 由于ADF纸路传感器，传感器检测臂，以及接触导板不良而出现的卡纸问题。 维修过程： 1） 重新检查插拔ADF与主板的连接线束，故障依旧。 2） 检查分离辊，分离垫传感器臂，接触导板等未见异常。 3） 拆除 ADF 控制器板，交换新ADF 控制器板，故障依旧。 4） 拆除分离电机和纸张转印电机，分别交换测试故障依旧。 5） 分别更换进纸传感器，机器测试ADF扫描多张原稿正常。（见下图）
解决方案 更换传感器（D0D81680 ） PHOTOINTERRUPTOR:TRANSPORT (S57) 。 |
理光M C2000进稿器ADF 扫描多张时显示卡纸
