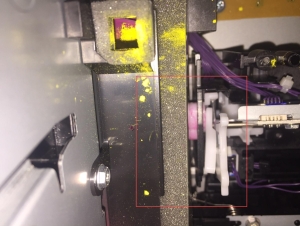

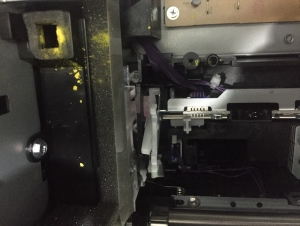

症状： 一台SP C360SFNw 机器出现开机显示SC370-01 的故障现象，交换ID 传感器后故障依旧。 原因： 1. TM（ID）传感器校准错误（右）, 右侧 TM（ID）传感器的反射光输出电压(Vsg_reg)不能校准至目标范围内的值。 上限（初始 2.97 V） 下限（初始 2.31V） 2.TM（ID）传感器接头断开/接触不良 3.TM（ID）传感器视窗沾色 4.TM（ID）传感器故障 5.图像转印带变松或脱位 维修过程: 现场检查ID 传感器的输出SP3-321-001 值2.6V 011 值0.13V 012 值0.12V 在更换新的ID 传感器后故障依旧,通过拆下ITB 单元进行重新安装时发现 TM 传感器连接的白色杆脱离位置导致TM 传感器不能回到正常工作位置。（见下图）

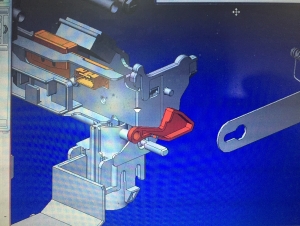

重新安装该零件（见下图零件手册红色零件）
解决方案 重新安装白色的挂勾零件，故障排除。 |
理光C360SFNw机器开机显示SC370-01
