理光IMC8000报代码SC670-01

访客 2023年04月16日 20:56 1 0

症状
SC670-01，且不能进入SP 维修模式。
维修过程

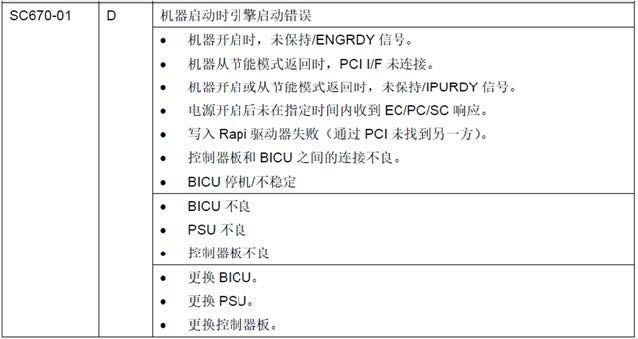

1. 查询维修手册确认为机器的GW+操作系统启动时故障。

2. 此故障相关硬件：控制器板、NV-RAM；依次更换了控制器板及NV-RAM测试，故障未消除，排除控制器板及NV-RAM损坏可能性。
3. 因无法确认具体故障原因，所以先从电源板开始检查（注：为避免在测量中发生板卡损坏或人员触电等情况，请必须执行关机、拔出电源线、长按开机键5秒放电后再进行测试），使用万用表分别测量以下板卡的保险丝：

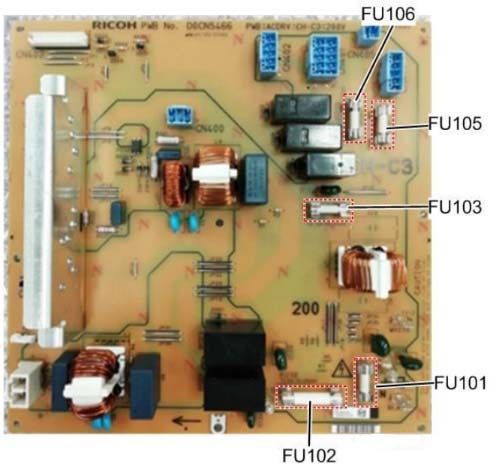

1）AC 交流电源板：
2）DC 直流电源板：

测量结果所有保险丝都未损坏，排除由于供电原因造成板卡未启动的可能性。
4. 怀疑可能由于某些单元短/断路造成故障，所以先把分页器、纸盒单元、粉架单元、以及抽屉单元全部拉出后，开机测试不报SC670-01、且可以进入SP维修模式，确认是由于单元短/断路造成故障；

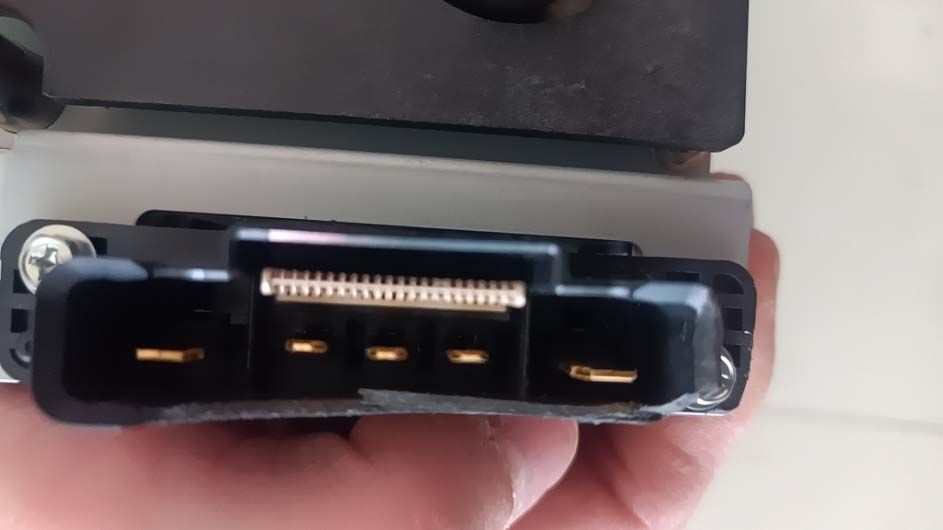

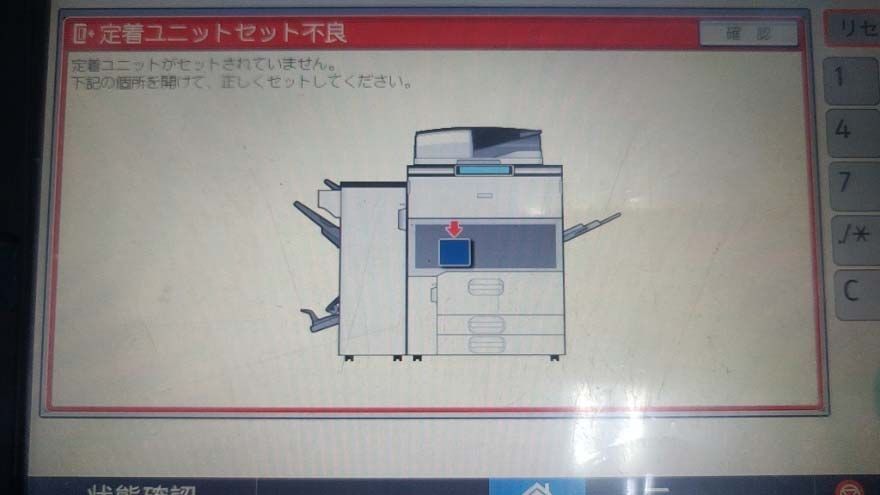

5. 依次恢复之前拔出的单元开机测试，直至关闭抽屉单元时故障再现，确认短/断路在抽屉单元内的单元。先拔除抽屉单元至主机的连接线束（此线束为传输抽屉里对位单元、纸转印单元、纸张传送单元、双面单元的信号），关闭抽屉单元测试故障依旧，继续取出定影单元并插回抽屉单元至主机的连接线束后，开机测试不报SC670-01、且能够进入SP维修模式，确认故障是由定影单元造成。
