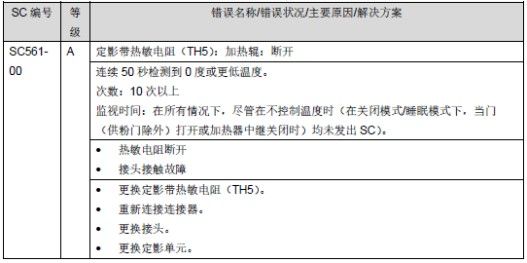

症状： ：ProC5300S 在打印过程中出现代码 SC561-00。 1、使用纸张尺寸：70 克 A4 双胶纸。总印量 300 万 A4。 2、打印过程中出现卡纸，取出后推入抽屉报代码。开机自检 3 分钟后也会报错。 3、检查 SP7403，只有 SC561-00 代码 原因： 1、询问：首先和操作员沟通设备情况，判断是否人为因素造成故障，仔细分析。 2、维修手册：代码指向定影带热敏电阻（TH5） 维修方向热敏电阻传感器，线束，机器和定影对插头，IH Inverter 3、SP 代码测试：SP1106-002 检查定影热敏电阻（TH5）真实温度。 4、电路检查：万用表测量传感器，定影插头到传感器，机座插座到 IH 板。 5、硬件检查：定影旋转是否正常，排除因为定影轴承损坏，造成旋转不良。 6、制定维修方案后逐一维修检查 解决方案： 1、对应手册查看 SC561-00 代码的解释。

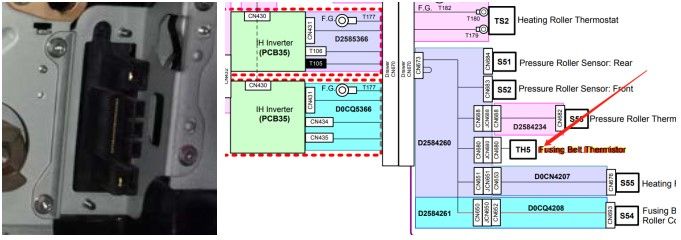

2、电路手册确定定影带热敏电阻（TH5）位置

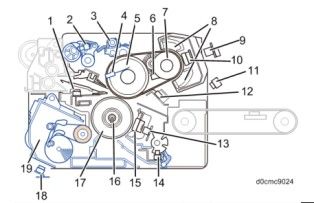

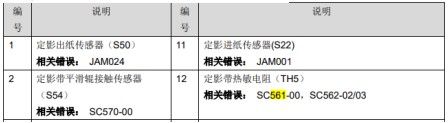

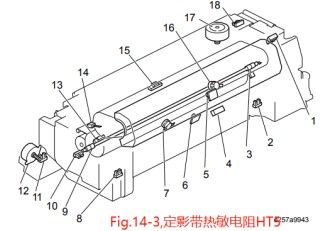

3、经过确定，定影带热敏电阻（TH5）位于定影前端，参照 SP 代码 1106 项目 查看SP1106-002 号定影温度显示：传感器 2：加热：前端 设备正常使用该选项温度是正常范围。出现 SC561 代码该数值显示为负值。 4、使用万用表检查，或者更换热敏电阻（AW100176），判定传感器是正常的。

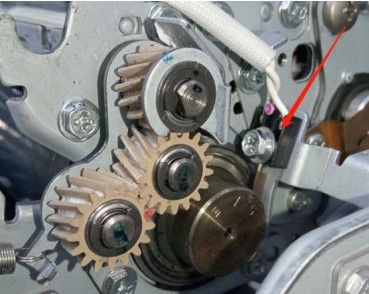

5、测量传感器到定影后部分插头的线路并找到线序。找到正确的针脚。
可以排除定影部分的故障导致设备代码。

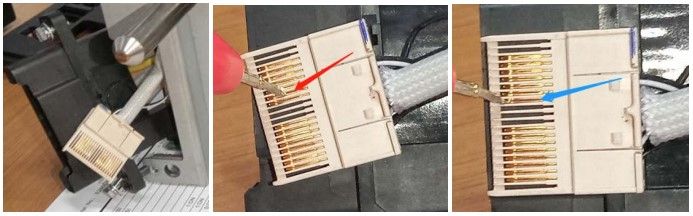

7、经过以上检查，抽屉单元分开的情况下，传感器和线路都是正常的。 只有在抽屉单元 推入的过程中高频次出现 SP1106-002 项一下显示正常， 一下显示为负数值。 8、最后判断是定影的插头和机架的插座接触不良。 插头经常承受关抽屉的撞击冲击力，导致被压扁变形，接触不良。 临时维修方案：把定影端的插头针脚掰弯一点，增加插座接触点。 9、定件： 定影端的插头线束：D2584260 机架端的插座线束：D0CQ5366 四、维修结果 1、首先和操作员沟通设备使用情况，故障发生表现，翻阅 Logbook。 2、根据手册查阅 SC561-00 故障含义，热敏电阻（TH5），线束，对插头。 3、通过代码 SP1106-002，检查传感器正常和故障时的温度数值。 4、逐一判断排除传感器、线束、IH 板电路故障。 5、插头调整定影端插针角度后增大接触面机，设备回复正常。 6、维修后多次测试和准备零件更换。 五、维修涉及零件： 1、定影端的插头线束：零件号 D2584260 2、机架端的插座线束：D0CQ5366 六、 总结： 1、根据手册检查 SC561-00 含义，检查 SP7403 内是否有隐藏代码。 2、输出检查进入 SP 代码检查传感器温度。 3、逐一排除传感器，线束，插头，电路板的连接是否松动，损坏。 4、找到故障后使用临时方案处理恢复生产。然后确定零件迅速预订。 5、注意插头长时间承受抽屉开关的冲击造成变形，300 万后备用。 6、设备保持恒温恒湿的工作环境，做好设备清洁保养工作。 以上操作仅供参考，谢谢 |
理光ProC5300S系列打印过程中出现SC561-00代码维修思路
