施乐彩色复印机Apeos C7070,C6570,C5570,C4570,C3570,C3070定影器常见故障汇总

AP/DC-VII C7773/6673/5573/4473/3373/3372/2273
Apeos C7070 / C6570 / C5570 / C4570 / C3570 / C3070彩色复印机定影器常见故障汇总

概述：
本公告通过对
Beni/ Botan Shobu 等系列机型在场地上发生的大量定影相关故障的跟进，分析各个故障的主要原因，并总结出相应的解决方案以及需要注意的事项。
本公告旨在帮助现场工程师尽量快速精准的找到故障根源，从而降低人力物力成本。

故障代码列表以及适用机型：

故障代码	代码含义	适用机型
010-330	机器检测到定影驱动电机转动不良	Beni/Botan/Botan2/Shobu/Hisui/ShobuMono/Seito
010-327	定影驱动电机转动后，定影热带转动检测传感器未发生变化
010-375	在规定时间内，定影热带未达到规定目标温度。
010-382	检测到热带内部钢辊上的热保险断开
010-380	检测到压辊在于热带分离或接触时动作失败
058-332	IH PWB多次检测到1.5KVA以上电流	Beni/Botan/Botan2/Shobu/Hisui/Shobu Mono

故障1：010-330故障代码含义：机器检测到定影驱动电机转动不良故障原因以及对策：

原因	对策
1，定影热带里面的油布松脱，导致阻力过大	更换定影组件
2，定影驱动电机组件阻力过大	清洁定影驱动电机组件齿轮组和轴承
3，低压电源板供电24V不稳定，导致电机转动不良	测量电压，如有问题，请更换LVPS
4，定影齿轮组阻力过大	清洁润滑定影齿轮组，减小阻力

故障2：010-378故障代码含义：定影驱动电机转动后，定影热带转动检测传感器未发生变化故障原因以及对策：

原因	对策
1，直接驱动定影的齿轮碎裂，或者齿轮组未回弹到位与定影齿轮未接触	检查定影驱动齿轮状况，齿轮是否破裂，以及齿轮组是否回弹正常（请参考Page5《附录1》）
2，定影驱动电机组件内的齿轮破裂或位置不正确，导致定影电机的动力无法传递到定影组件	拆下定影驱动电机组件，检查各个齿轮状况，并重新安装回去
3，定影组件里检查热带转动的传感器脏污	拆下定影外壳，清洁热带传动传感器
4，低压电源板供电24V不稳定	测量电压，如有问题，请更换LVPS

故障3：010-375故障代码含义：在规定时间内，定影热带未达到规定目标温度。故障原因以及对策：

原因	对策
1，客户电源质量问题电压过低，或电流有电气噪音，影响加热效率	改善客户电源质量
2，IH PWB老化导致滤波效果不佳。	更换IH PWB
3，定影老化	更换定影组件

故障4：010-382故障代码含义：检测到热带内部钢辊上的热保险断开故障原因：1，打印不规则尺寸纸张或者特殊纸张时，未正确选择正确的纸张尺寸或类型，导致定影热带的热量无法被纸张及时吸收，积累到一定程度后，超温熔断保险。2，秋冬季节，室温较低，定影加热时温差较大，热辊升温不均。对策：更换定影组件，询问客户是否有特殊打印需求，并指导客户正确设置纸张尺寸和类型
故障5：010-380故障代码含义：检测到压辊在与热带分离或接触时动作失败

故障原因以及对策：

原因	对策
1, 定影内部凸轮模块阻力过大	清洁润滑凸轮模块接触表面（请参考Page6《附录2》）
2，P/R roll 传感器脏污	清洁传感器
3，定影老化	更换定影组件

故障6：058-332故障代码含义：IH PWB多次检测到1.5KVA以上电流故障原因：
1，客户电源质量问题。2，机器与其它设备共享同一个插座。对策：此故障会造成锁机，需更换NVM值解锁。1，请将744-001 由5改为0。2，指导客户改善供电问题，避免再次同类故障

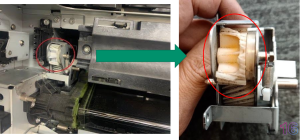

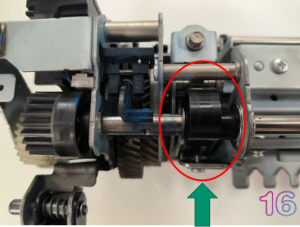

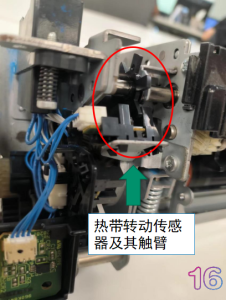

附录1：010-327故障相关照片

附录2：010-380故障相关部件示意图
