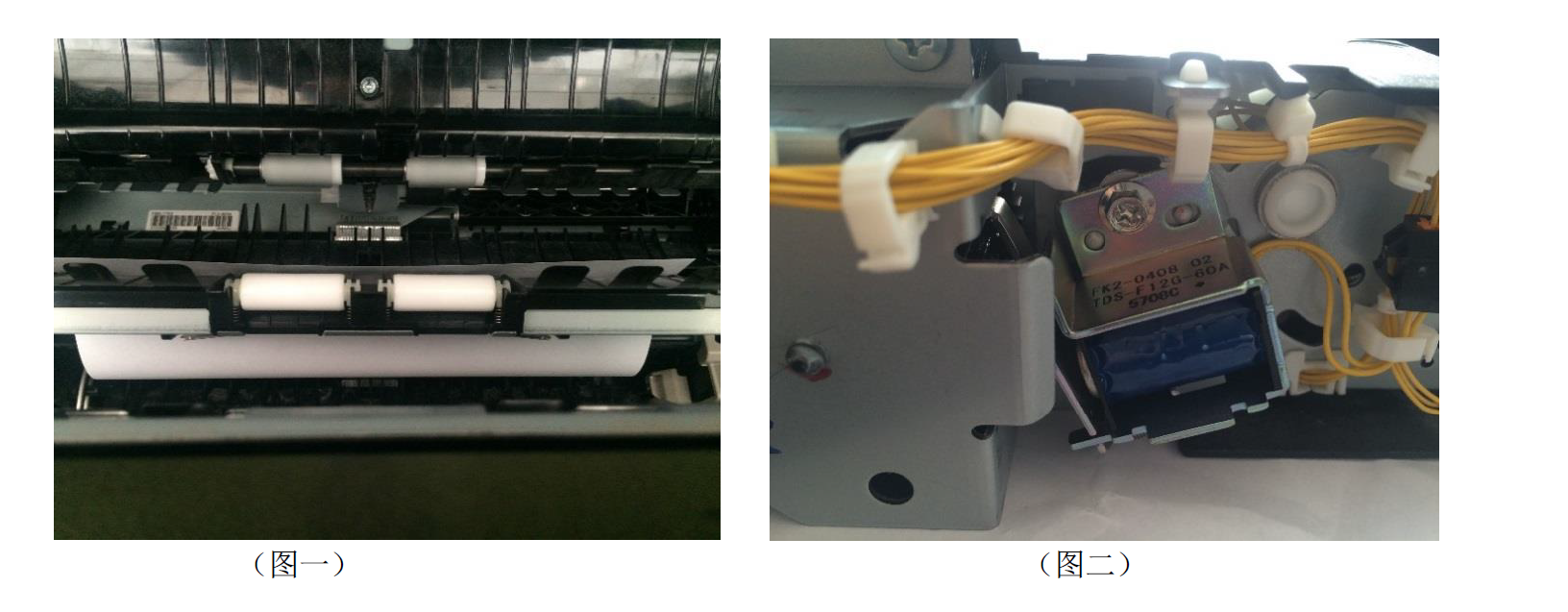

【故障现象】： iRAC5235 新机器，发现从第一纸盒输出A4 纸，不定期会从二纸盒走一张A3 纸，图像输出A4 和A3纸分别占一部分，然后卡纸，卡纸代码是0213。清Dc-con，MMI，清洁高压触点，接地线等未能解决 【故障分析】： 1. 进纸离合器是一个拉动释放挂勾释放驱动搓纸轮的齿轮运转后才能正常搓纸，正常情况下，进纸离合器是给其供电后才有吸合的动作。怀疑静电无法正确排放，导致不定期进纸离合器的突然性吸合。但机器加了接地线后，理论上机身上的静电已经排除，不会产生进纸离合器的吸合 2. 通过判断，如若机器持续给进纸合器供电，进纸离合器一直为释放状态，那么搓纸轮会持续搓纸，但机器单张走纸都正常，故进纸离合器损坏的可能性最大 【维修过程】 3. 机器最初开机正常，无其它异常，只有偶发A4 与A3 重叠后卡纸，卡纸代码0213 4．怀疑机器的系统是否存在问题，下载最新的系统固件进行升级，升级后，机器开机就报卡纸，发现第二纸盒出纸位置卡纸（见图一） 5. 把卡纸取取，关闭侧门下面的小侧门，机器有搓纸动作后又报卡纸，卡纸的位置与上一张纸相同。连续尝试三四次，卡纸位置没变化，卡纸代码0213，从故障判断，就是进纸离合器（图二）故障。
|
佳能iR-ADV C5235 机器输出A4 纸，不定期会从二纸盒走一张A3 纸
