佳能读取输送辊和24T/24T 皮带轮更换时的注意事项

访客 2019年02月28日 09:30 2 0

iR-ADV C3520/3520G
iR-ADV C3525/3525G
iR-ADV C3530/3530G
iR-ADV C5535/5540/5550/5560
iR-ADV C4525/4535/4545/4551
DADF-A1

[描述]
为了解决DADF 出现异响的问题，将读取输送辊轴与24T/24T 皮带轮接合位置的形状改为半月状，并将该位置通常用来进行零件固定的销钉取消，更改为使用卡簧进行零件固定。
通过上述变化新旧型号的读取输送辊和24T/24T 皮带轮彼此不可互换。如果要用新型号零件替换旧型号零件，需要准备新型号的读取输送辊单元(FM1- U498-000)进行整套零件的更换。
该单元是包含了新型读取输送辊、24T/24T 皮带轮以及卡簧在内的一组套件。

[注意]

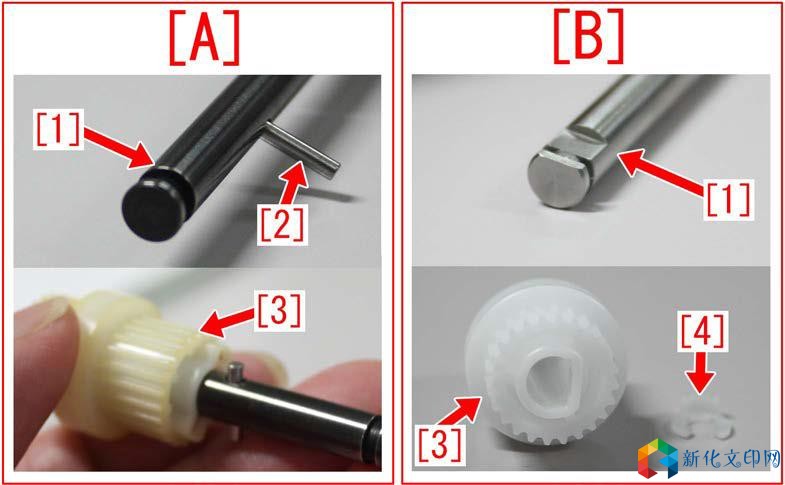

如果使用新型号替换新型号零件，可以更换单个零件。下图[A]为旧类型的读取输送辊和24T/24T 皮带轮，照片[B]为新类型零件

[1]：读取输送辊单元
[2]：销钉
[3]：皮带轮
[4]：卡簧

[维修措施]

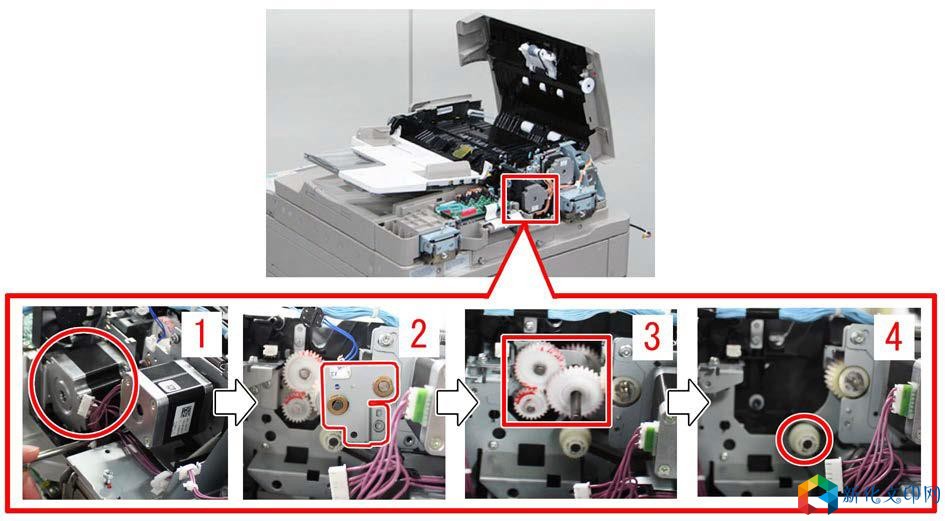

用下列任何一种组合来进行替换部件的准备。
a) 将旧类型的读取输送辊或者24T/24T 皮带轮替换为新类型的零件。
准备读取输送辊单元(FM1-U498-000)并同时更换读取输送辊和24T/24T 皮带轮。
b) 将新类型的读取输送辊或者24T/24T 皮带轮替换为新类型的零件。
每种需要更换的零件都可以进行单独的更换。具体内容可以参考参考维修零件列表。

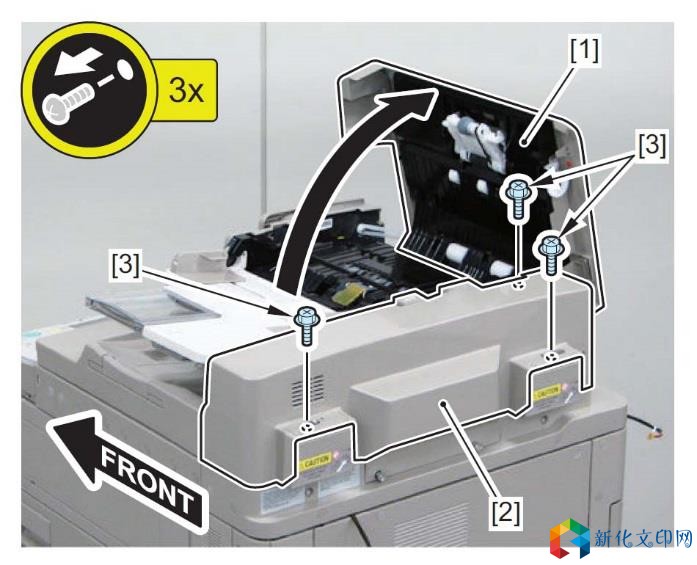

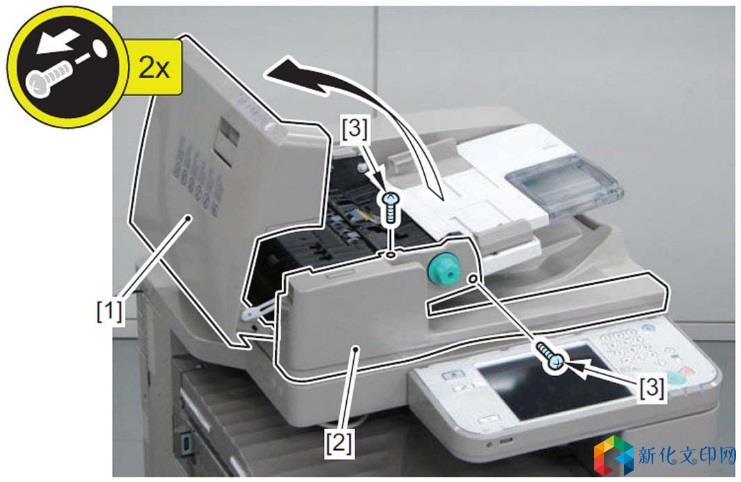

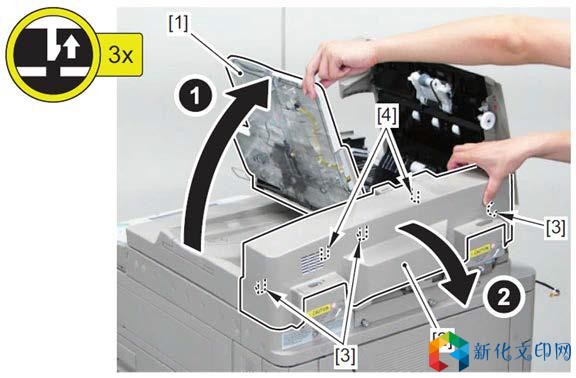

1) 打开盖板[1]，拆卸后盖板[2]的螺丝[3](3 颗)。
