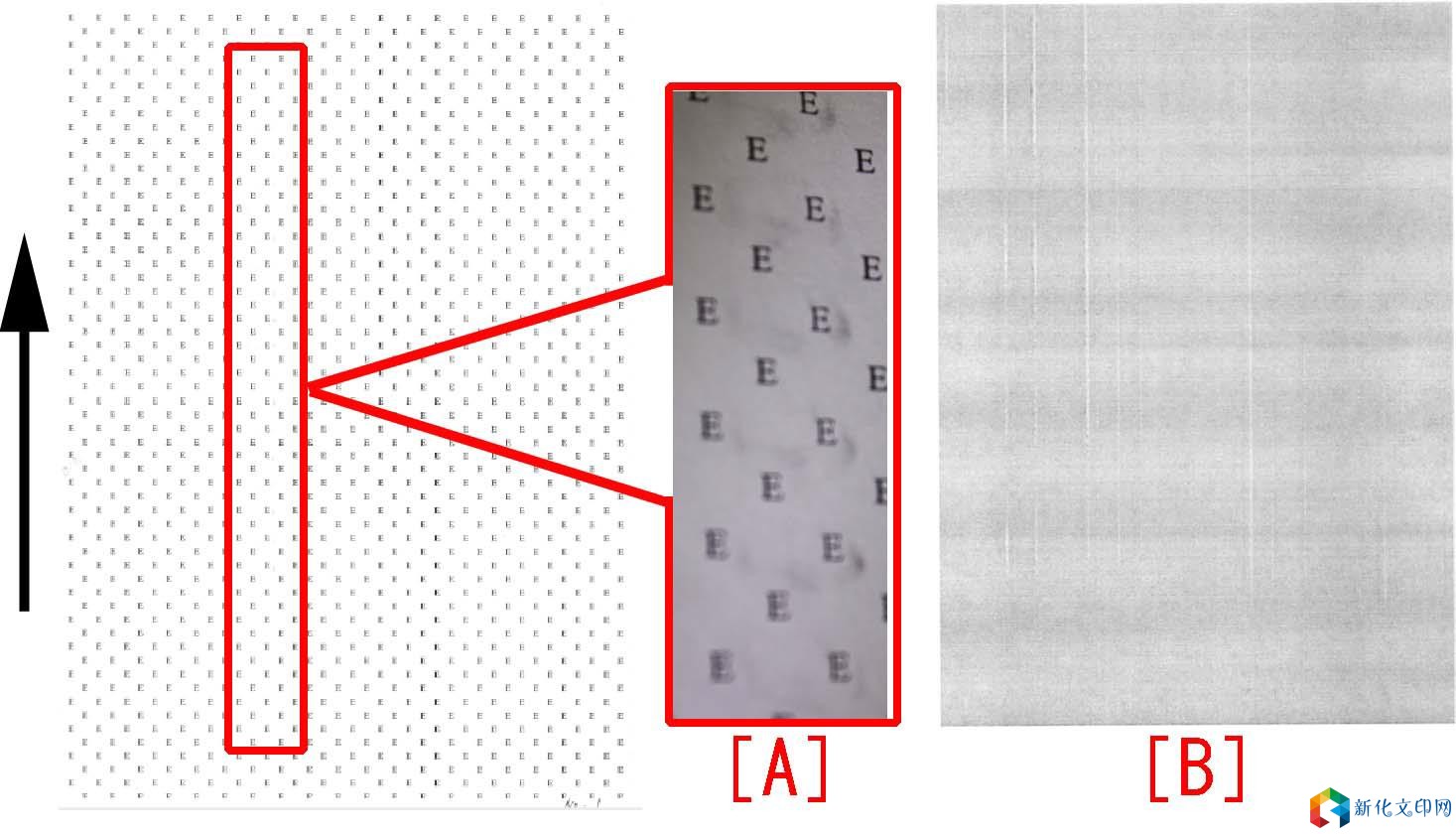

【内容】 文字周边出现墨粉飞散的图像或者出现白条的对应。 【现象】 纸张在搬送导板肋条处出现如下图【A】一样的文字周边墨粉飞散、或者是像【B】一样的半色调图像上出现白条。箭头为走纸方向。

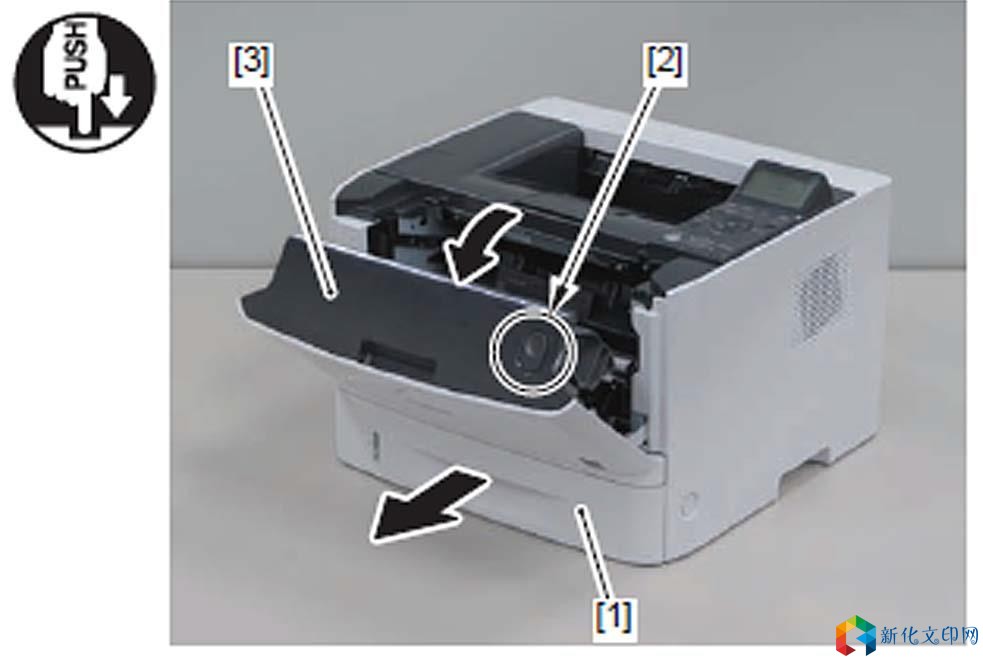

【原因】 在低湿环境下纸张搬送时纸张同搬送导板肋条摩擦产生静电，从而导致上述现象发生。 【维修上的处理】 如发生上述现象、请准备新型号的转印排纸刺轮C (FE8-9181-000),并按照下面步骤进行作业。 1）取出纸盒[1]。 2）按OPEN 按钮[2]、打开前盖板 [3]。

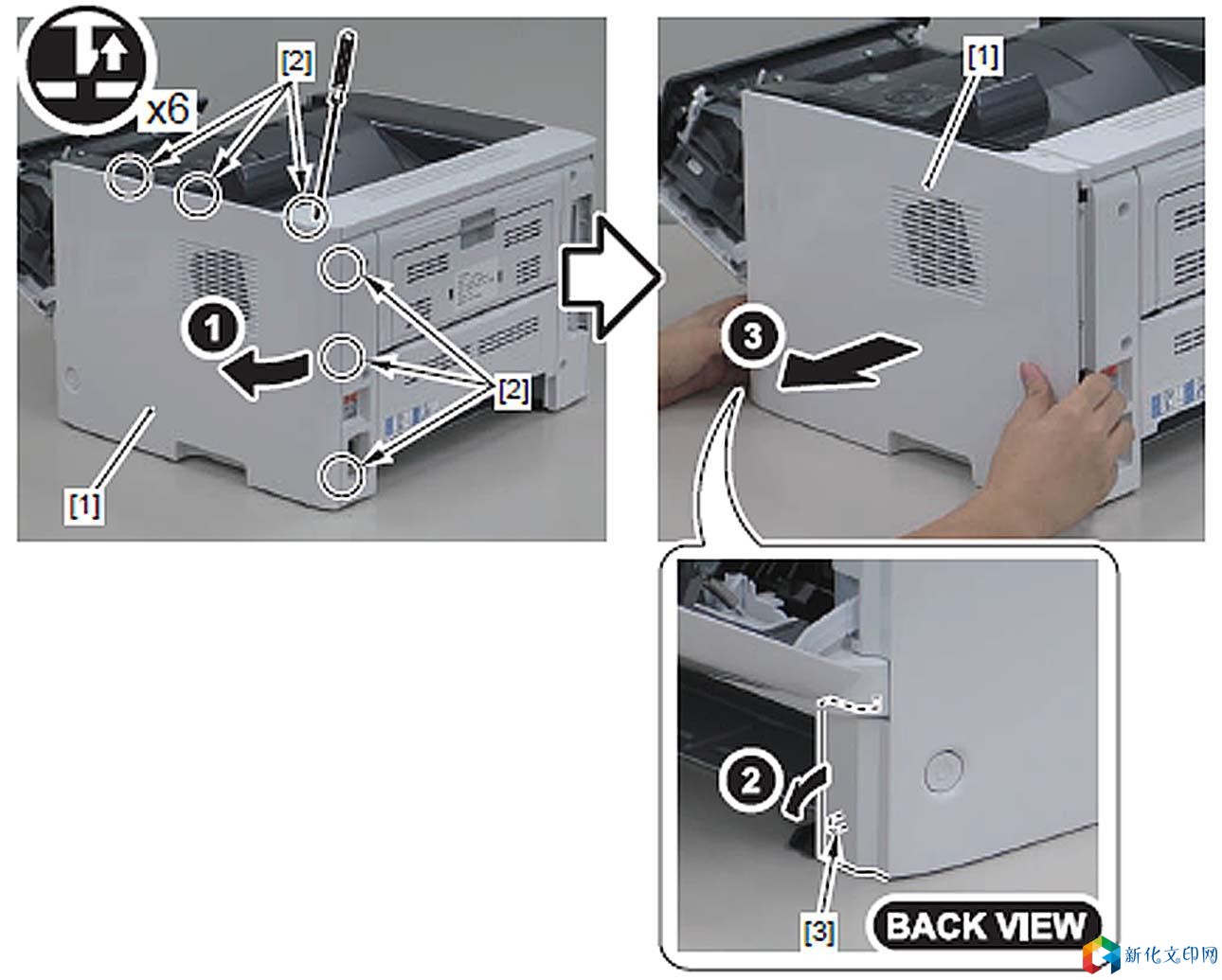

3） 取出暗盒。 4） 松开6 处卡扣[2] 6、将右侧盖板[1]按照箭头方向拆除。

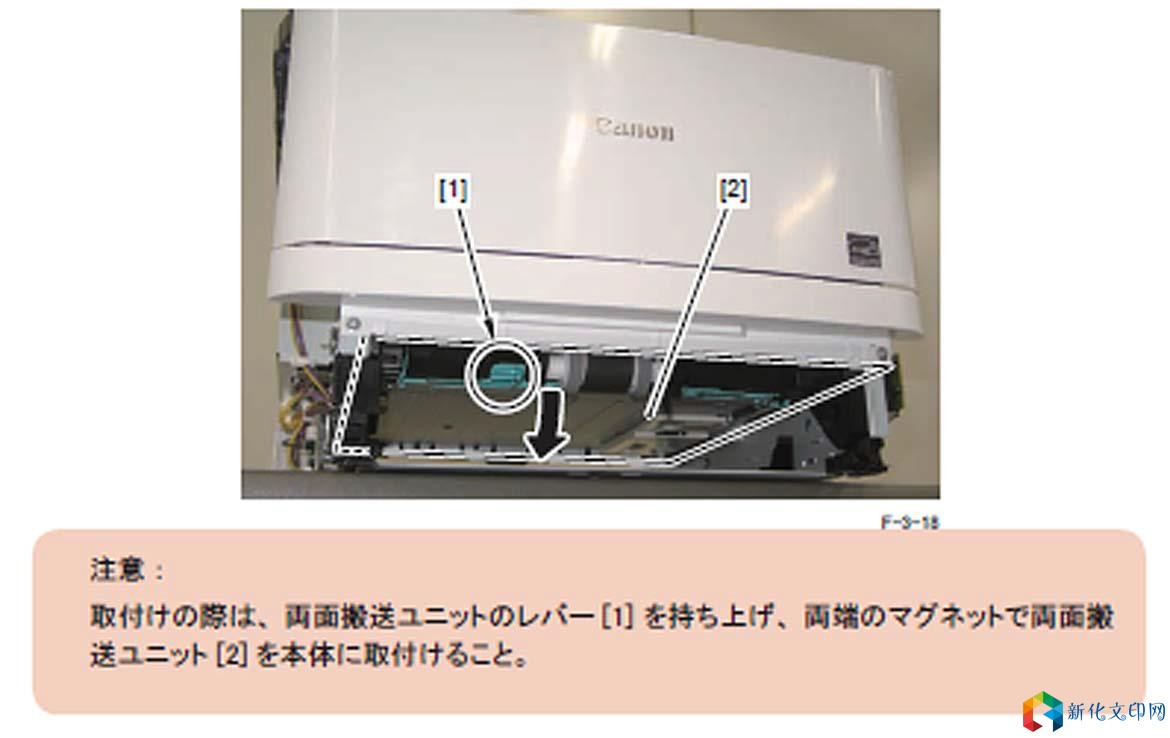

5） 握住把[1]、放下双面搬送组件[2]。

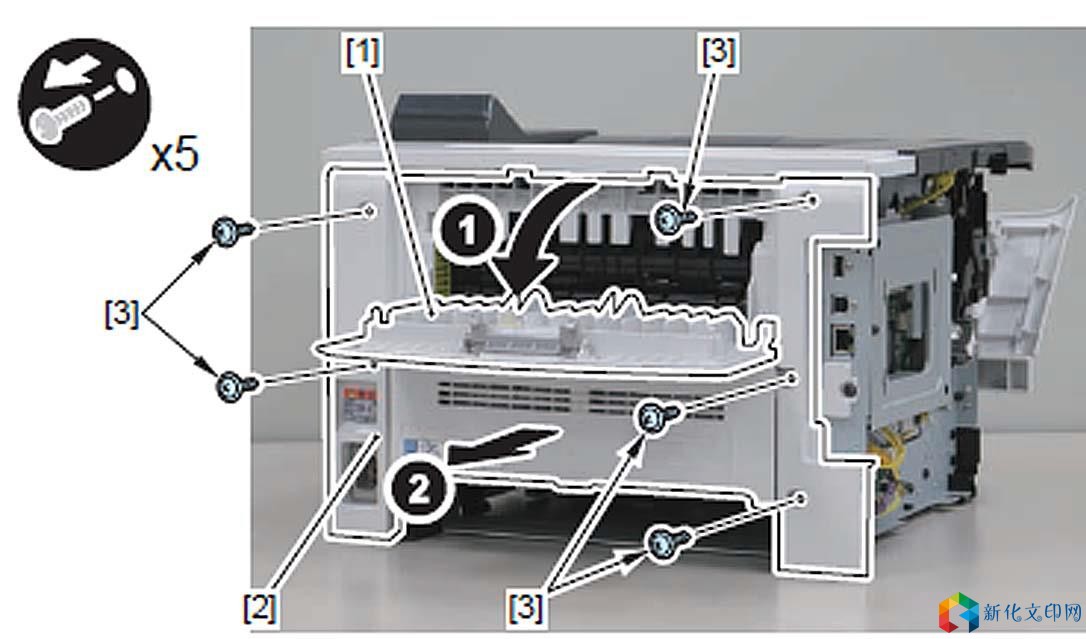

6 ）打开后盖板[1]、将后盖板组件[2]和双面搬送组件一同拆除。 ・ 螺丝[3] 5 颗

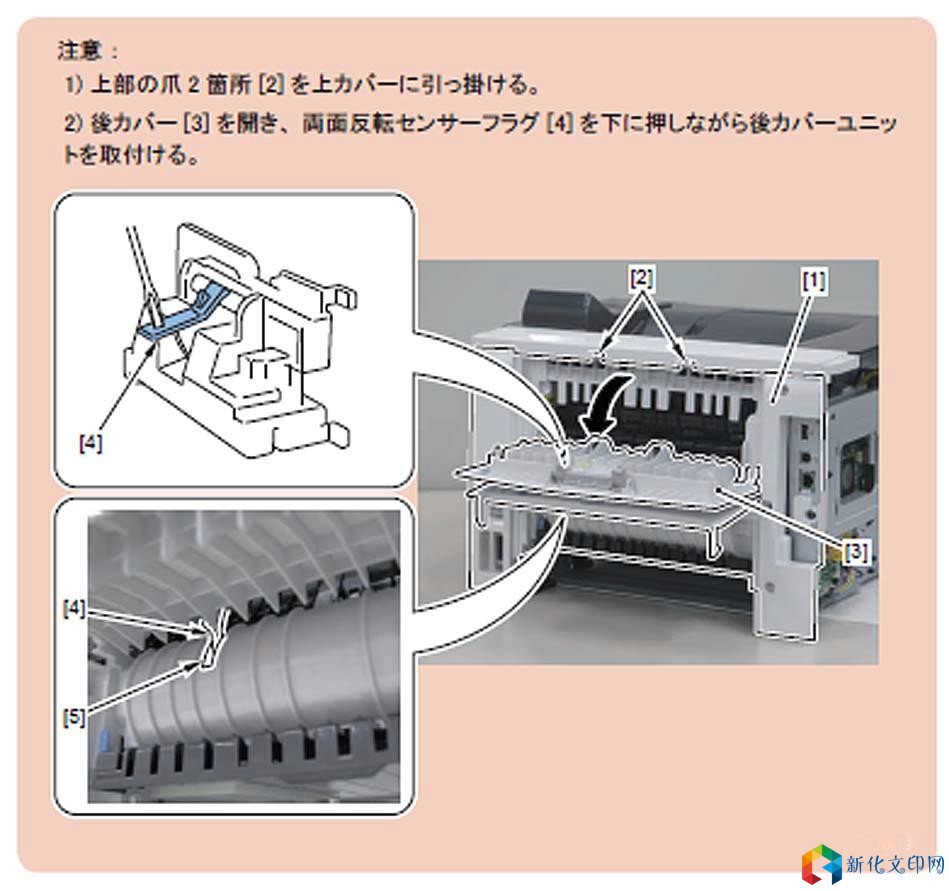

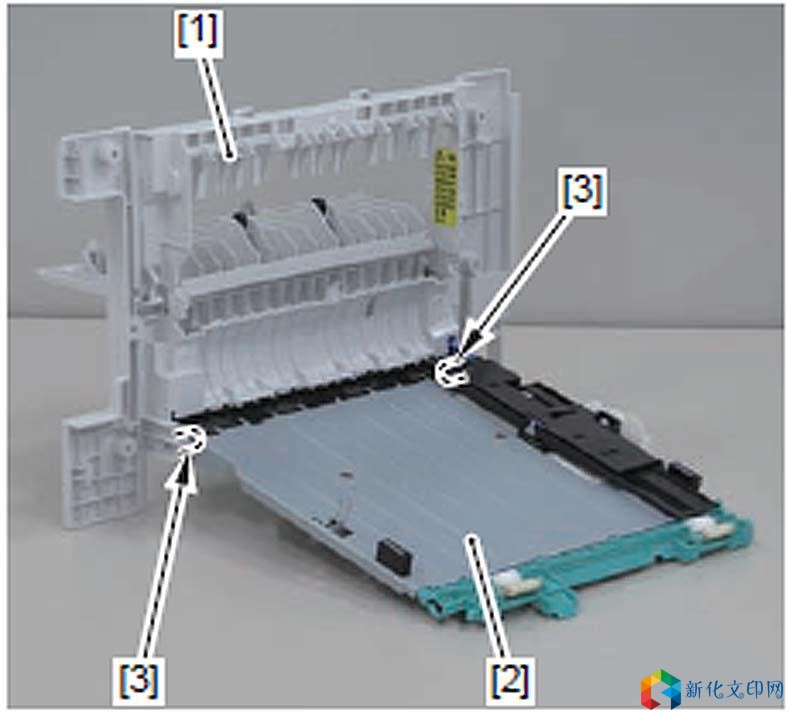

7）将后盖板组件 [1] 从双面搬送组件上拆除。 ・ 连接插槽[3] 2 处

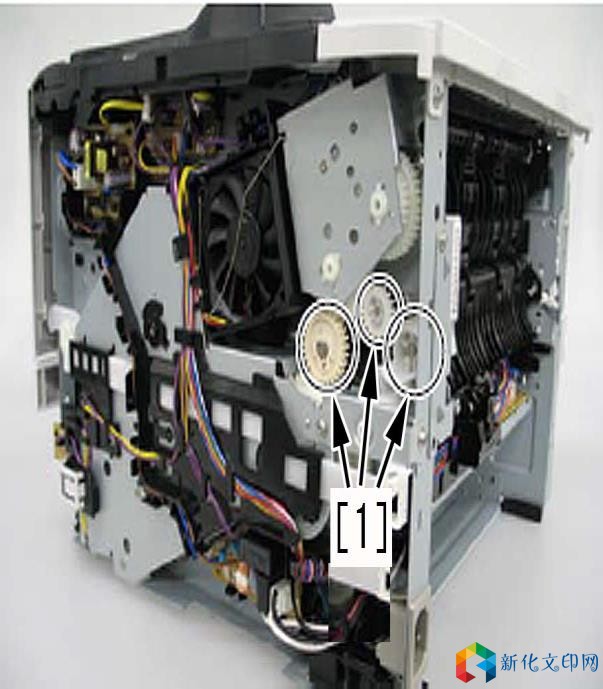

8） 关闭前盖板、转动齿轮到能够拆除定影器的位置、拆除齿轮[1]3 个。

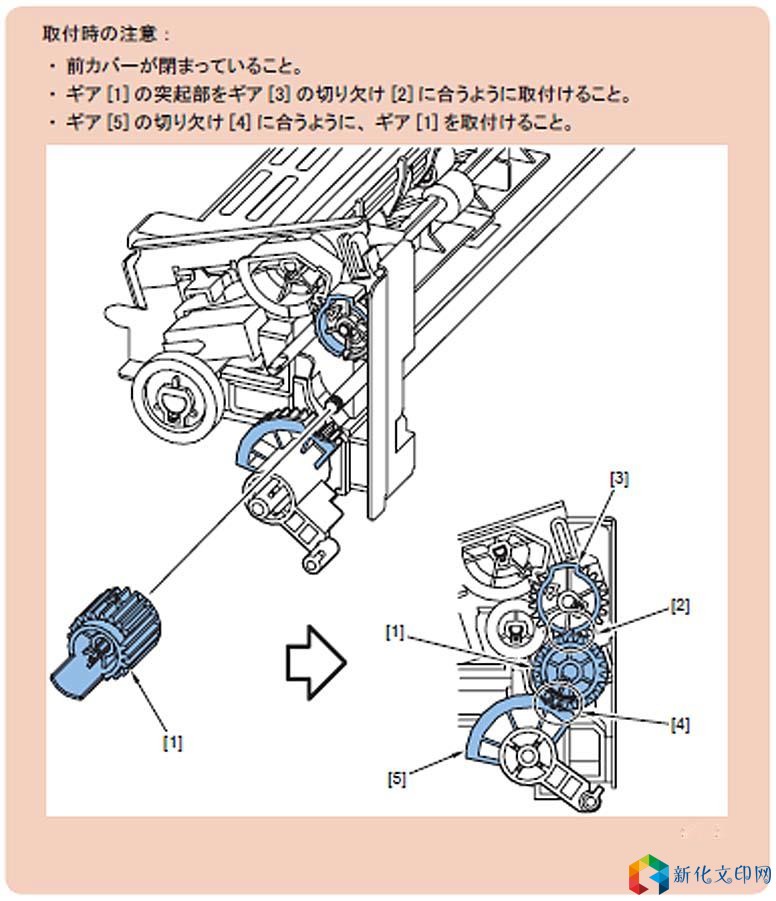

安装时的注意： -关闭前盖板 -安装时齿轮【1】的突起部分和齿轮【3】的缺口部分【2】 需要位置对准重合 -将齿轮【5】的缺口部分【4】位置对准重合安装齿轮【1】

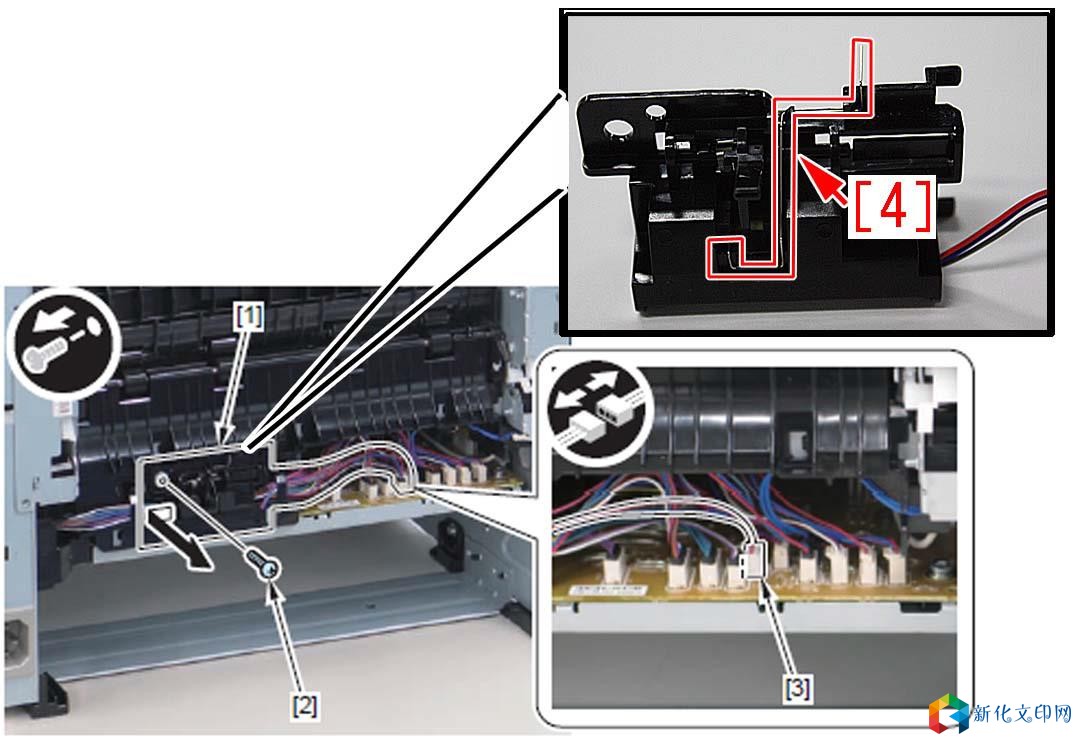

9） 拆除线束、拆除双面翻转传感器组件 [1]。 [注意]双面翻转传感器组件[1]上附带的弹簧[4]不用拆除。 ・ 螺丝[2] 1 颗 ・ 插头[3] 1 個

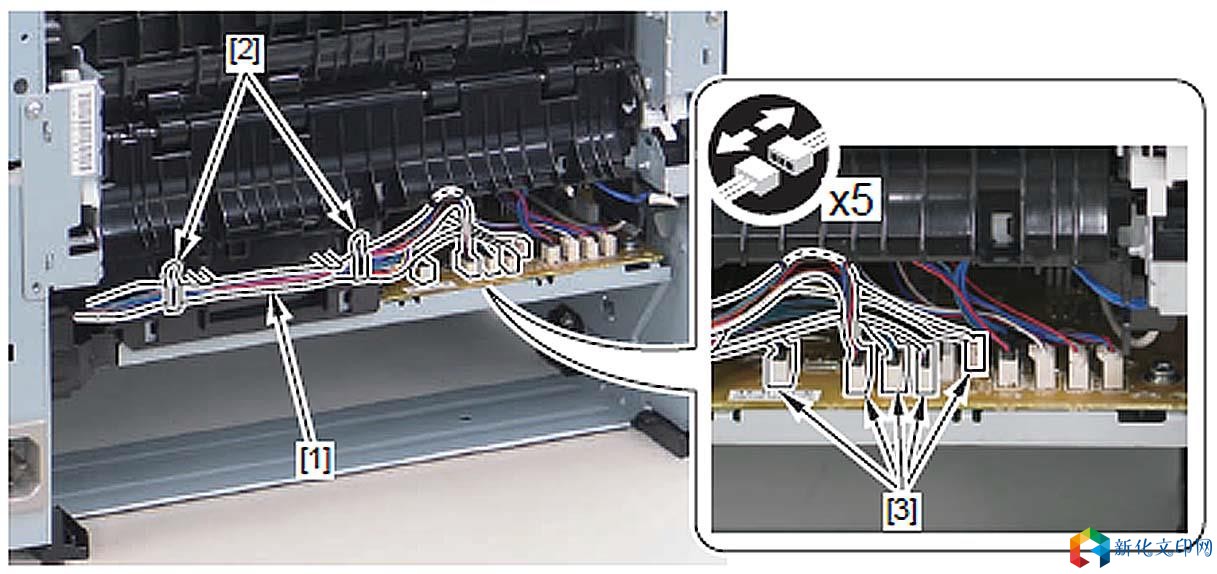

10） 拔出插头[3]5 個、拆除线束[1]。 ・线束槽束[2] 2 处 ・插头[3] 5 个

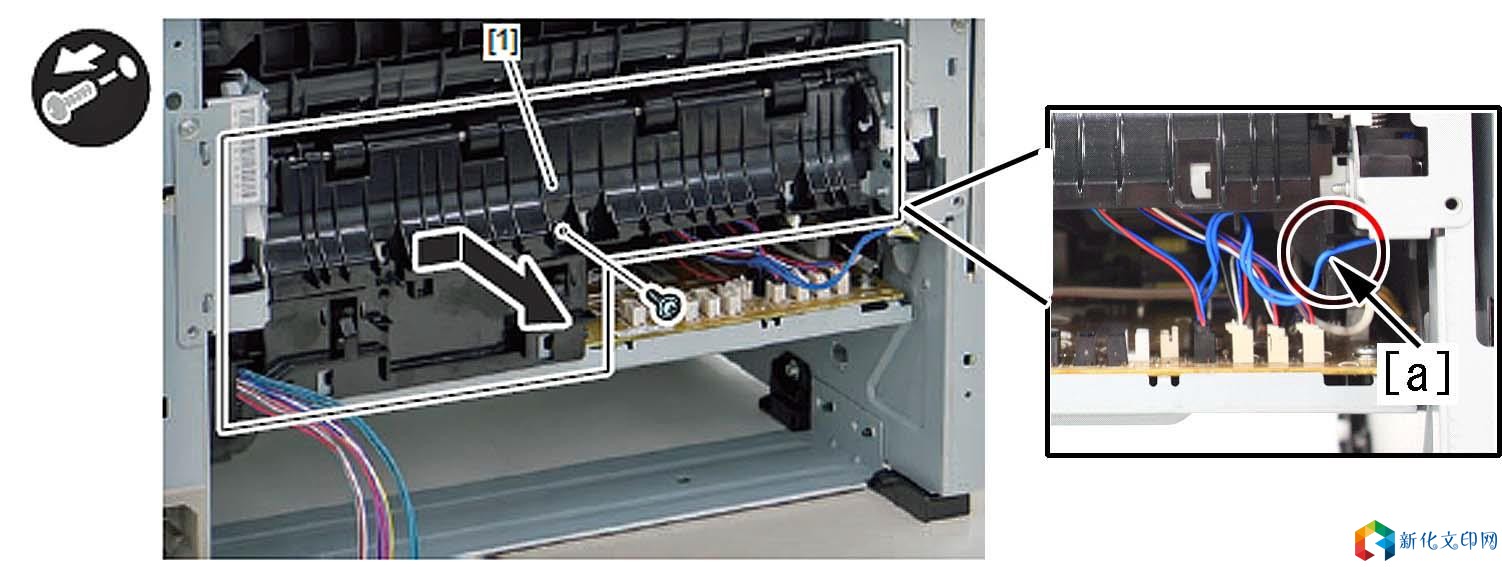

11） 将线束[a]从线槽中取出、左右晃动搬送导板 [1] 并取出。 ・ 螺丝 1 颗

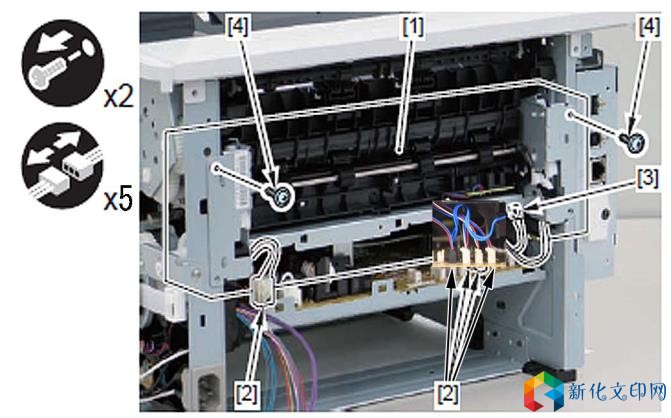

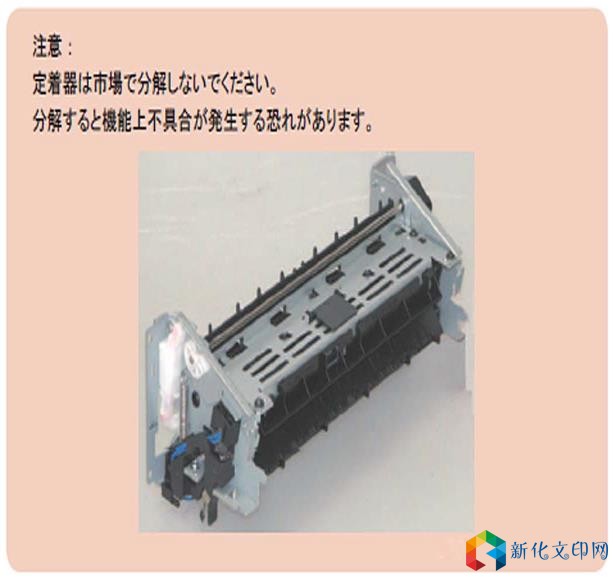

12） 拆除定影器[1]。 ・ 插头[2] 5 个 ・ 终结器[3] 1 個 ・ 螺丝[4] 2 颗

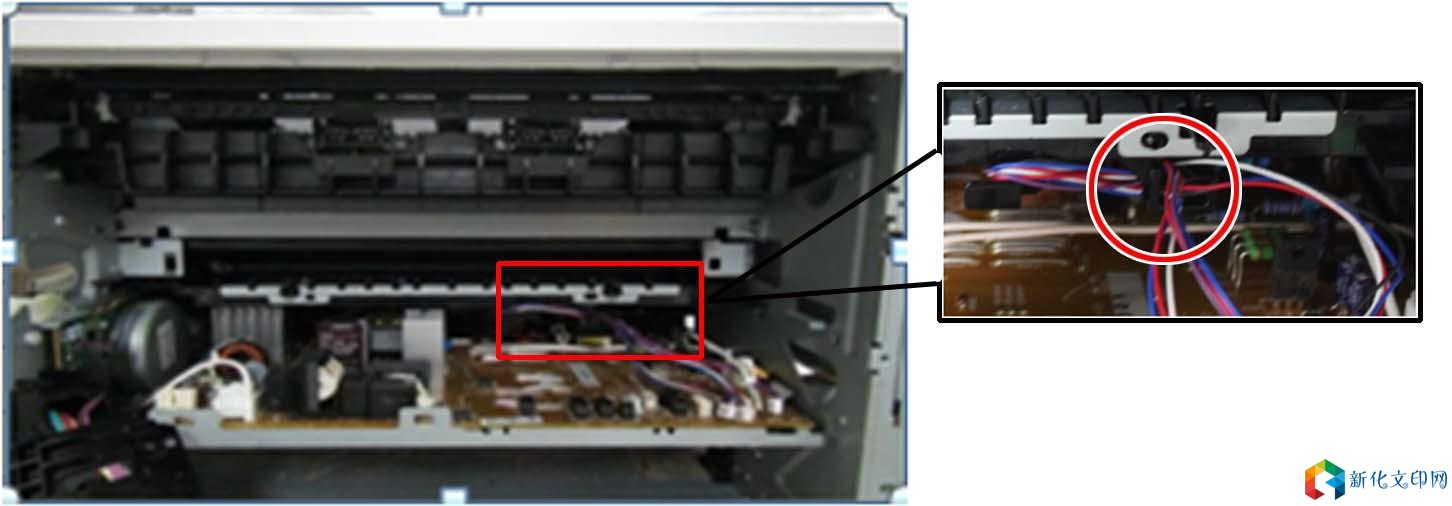

13） 将线束从导线槽中取出。

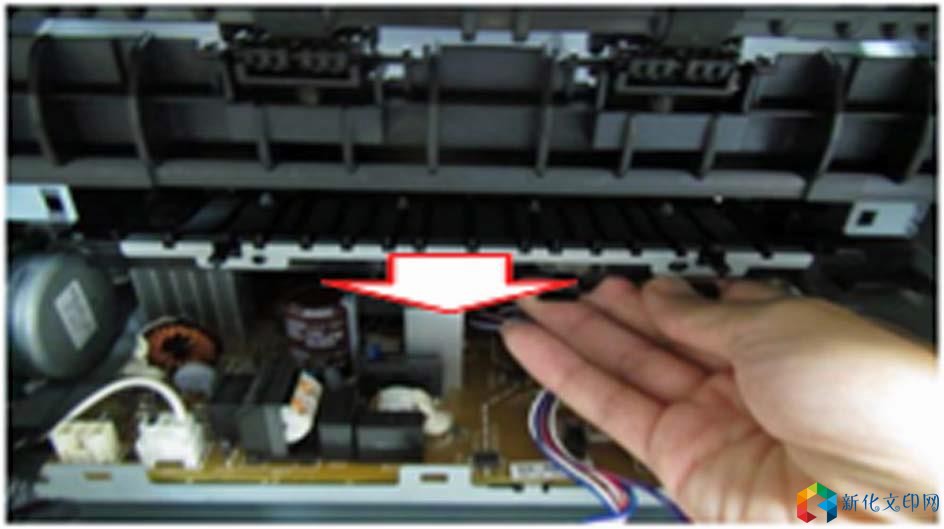

14） 拉出搬送导板。

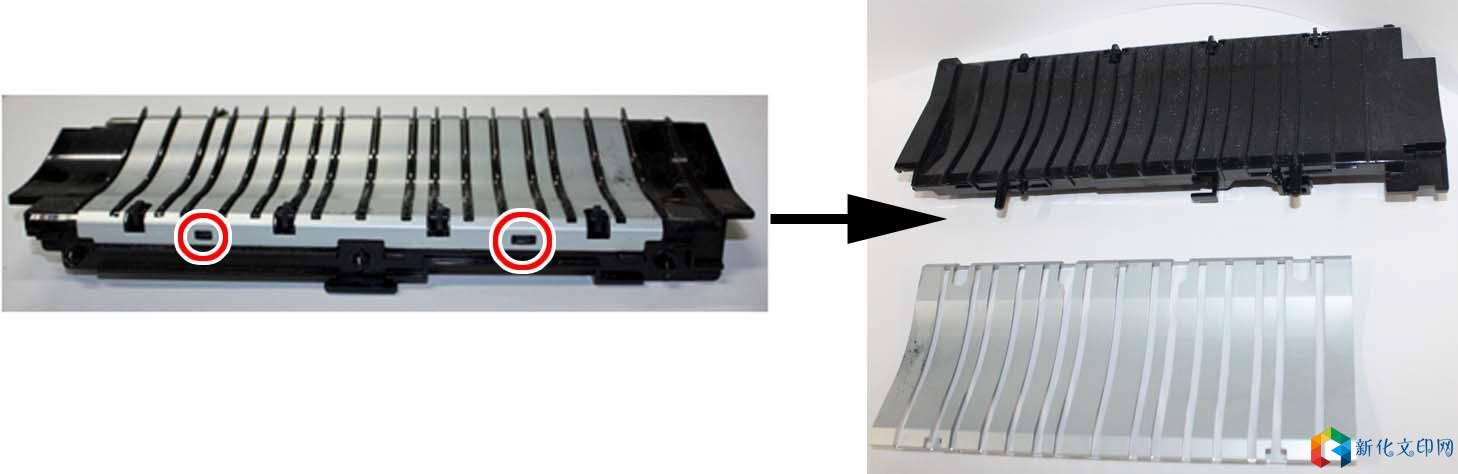

15） 取出搬送导板组件搬送、拆除搬送钣金部的卡扣，取出钣金部。

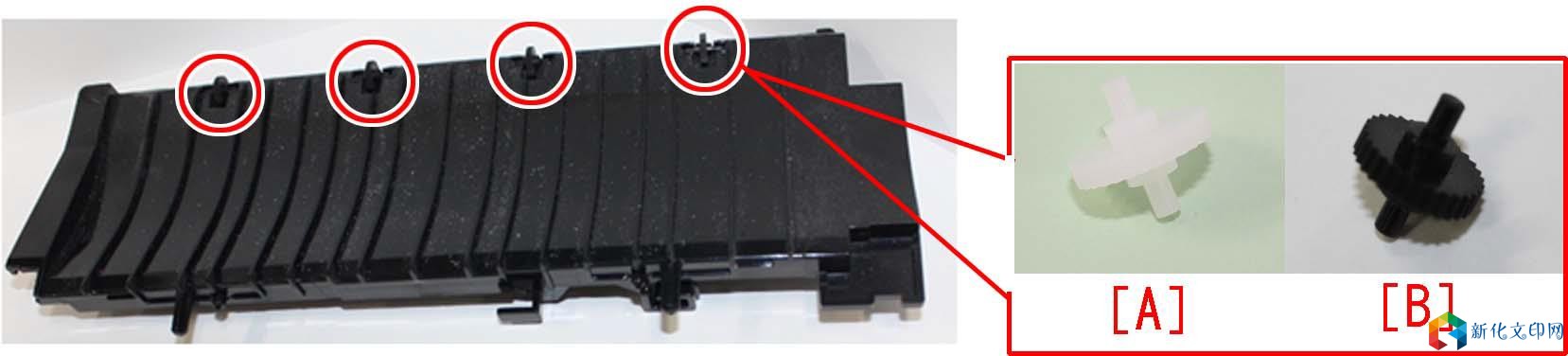

16） 更换新型号的白色转印排纸刺轮。 图片[A]为新型号，[B]为旧型号。 |
佳能LBP251系列文字走边墨粉飞散的对应CN
