理光M340开机不通电，更换主板后的设置

访客 2020年11月26日 12:27 1 0

症状：
机器开机不通电。
分析原因：
经调换测试，确定为主板故障。
措施：
更换新主板。

解决方案：
M 340 更换主板后操作步骤1、准备工作：按照维修手册第四章第1 节（如果更换了主板组件）中的“需要准备事项”准备。
注：手册中提到的Ape-MF1/P1 系列机型更换主板后的调整和设置所需要的维修设定工具(SvSettingTool.exe) 、下载实用程序 (FILEDG32.EXE) 、维修打印机驱动程序(MaintenanceDriver.zip)、存储器访问工具 (MemoryAccessTool.exe)。包含在压缩包4.1 工具.rar 内。下载地址：\172.25.158.30\维修手册\BW Printer\Ape-P1MF1
2、按照维修手册“附录2” 安装维修打印驱动程序

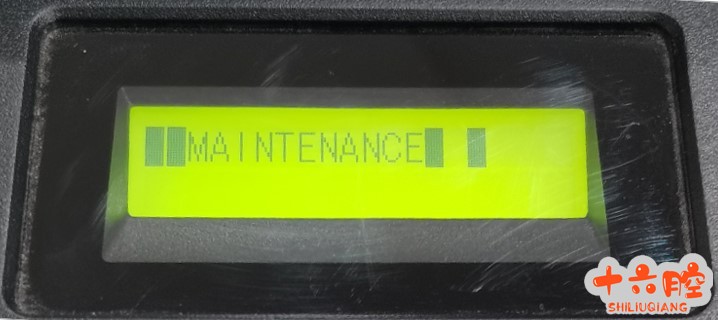

3、更换好新主板后开机，屏幕提示维护界面。

4、按照手册第四章1.1 “使用国/地区的设定、序列号的设定以及激光单元校正值的输入”里面的步骤操作。
注：请重点关注本节中的“注意”内容。完成本节设置后一定要关机重启。

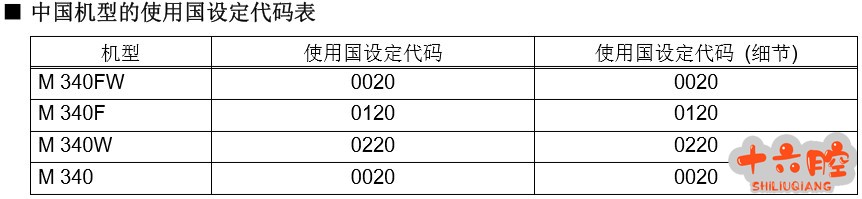

国别代码：

5、跳过1.2 重写固件 (子固件与主固件)不要做。
6、做1.3 主板组件的 EEPROM 的初始化 (功能代码 01)。
7、做1.5 白色级别数据的获取 (功能代码 55)。
8、做1.6 出厂状态的重置。

理光M340-P200 更换主板设置工具4.1工具
