理光DD5450/5440 漏油墨、出纸褶皱

访客 2020年04月25日 10:55 1 0

故障描述：
DD5450C 新机安装使用一个月左右，印刷张数约12000张，印刷时纸张近身侧容易发生褶皱。

诊断过程：
现场检查发现：

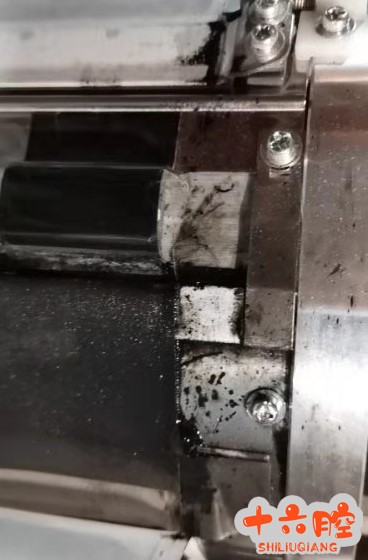

1、除印刷褶皱外印筒近身侧有油墨泄漏，纱网破损（图1）；
2、压辊表面有磨损，不平，有明现凹凸（图2）；

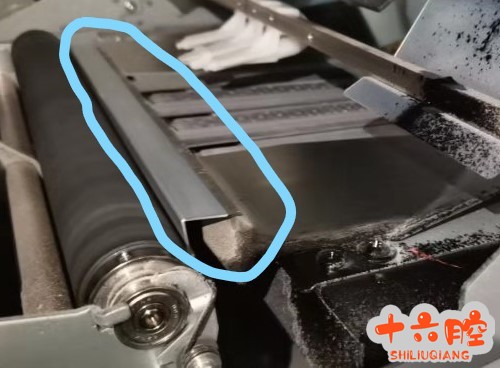

3、压辊磨损位置与右侧出纸导板接触是导致压辊磨损的原因（图3）。

原因分析：
压辊与右侧导板接触→接触位置压辊磨损→印刷合压时压力不均匀→纸皱、纱网破损、漏墨

解决方案：
重新调整导板位置，更换压辊及纱网。

备注：
该故障案例属个案，导板与压辊接触后收接触间力量的大小以及压辊的转动方向等因素影响，现场不容易听到相关噪声，随着持续运行才导致上述现象发生。通过此案例提醒广大工程师在装机现场确认导板与压辊保持适当间隙。

标签： #5450 #5440 #油墨 #纱网
