理光MP2501L机器报SC390代码

访客 34 0
理光MP2501L机器报SC390代码，关机重启能好，维修手册查询SC390代码的解释为：TD传感器错误，在复印期间，TD 传感器的输出连续10 次在0.2 V 以下或4.0 V 以上。
  • SP2-220中查询VT数据为0.01，连续复印黑板再次查看VT数据无变化。
  • 更换新的PCDU单元和载体，并用SP2-801-001执行载体初始化，查看VT数据竟然是0，连续复印黑板再次查看VT数据变为0.03。
  • 再次更换其他正常机器的PCDU测试故障依旧。
  • 依次分别更换BICU板、高压板、电源板、打印控制板测试故障现象均相同。

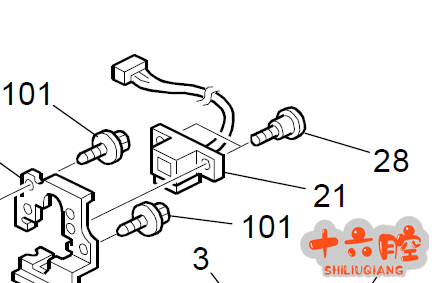

    • 最后更换了机器上的TD传感器插座带线（附件1中21号零件）后测试正常，但是换下来的这个插座线束用万用表测量均是正常，没有线束短路和短路的情况，也没有接触针变形脏污的情况。由于这样来回拉黑板测试，导致更换的新的PCDU单元出现了严重的载体泄露（印品上满福均匀的载体）。最终的解决方法是更换了机器上的TD传感器插座线束，又重新更换了一包载体解决了此故障。
