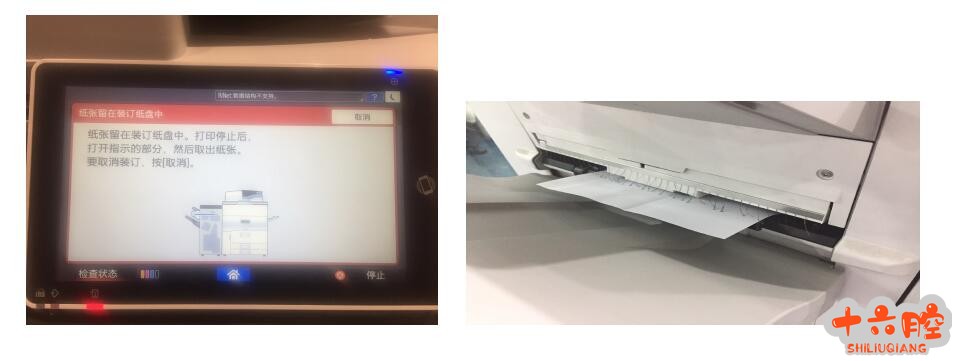

症状 一台MPC8003SP机器,选配小册子装订器SR4130在机器经常出现异响后报J191卡纸同时显示SC720-82代码。（见下图）

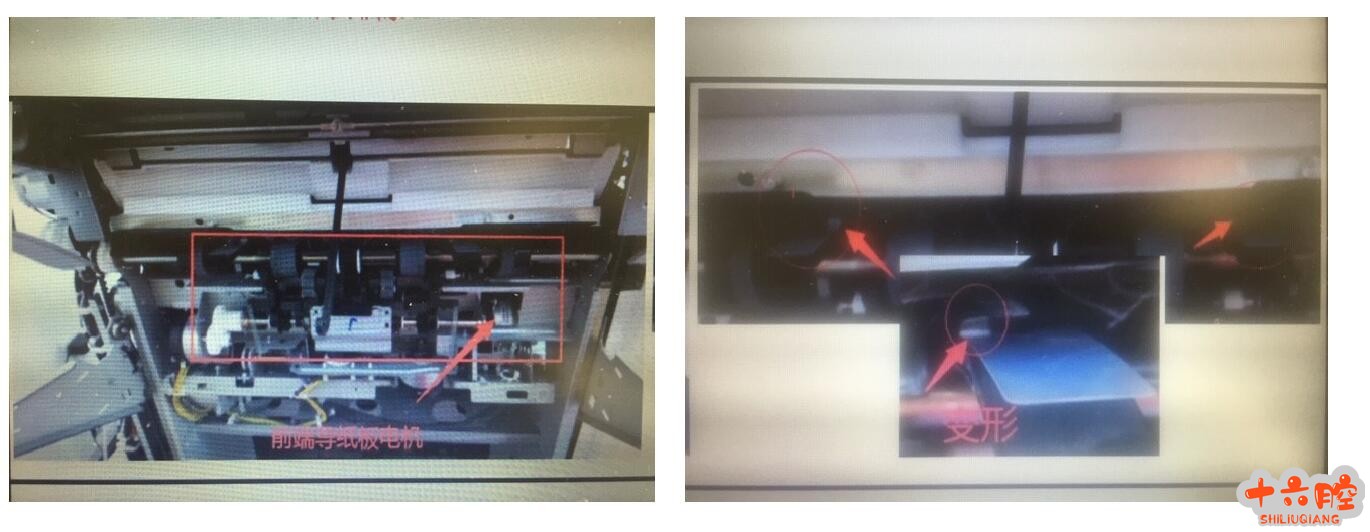

原因： 根据SC故障定义：装订在出现出纸处多次卡纸后显示SC720-82 。 前端导板电机错（第一次是卡纸通知，第二次是SC 通知）。 可能原因：接口电缆接头断开或损坏、控制器 PCB 不良、过载、电机不良、电磁铁不良、原位传感器不良。 现场实施措施： 1）检查装订器出纸和移动电机正常； 2）拆开后装钉器后盖和出口侧盖观察异响位置。 3）用SP6124-032测试前端导纸板电机，来观察异响部位。 4) 发现前端导板电机的导纸板上的附加聚酯导片变形。 5) 修正这两个导片后故障排除（见下图片）

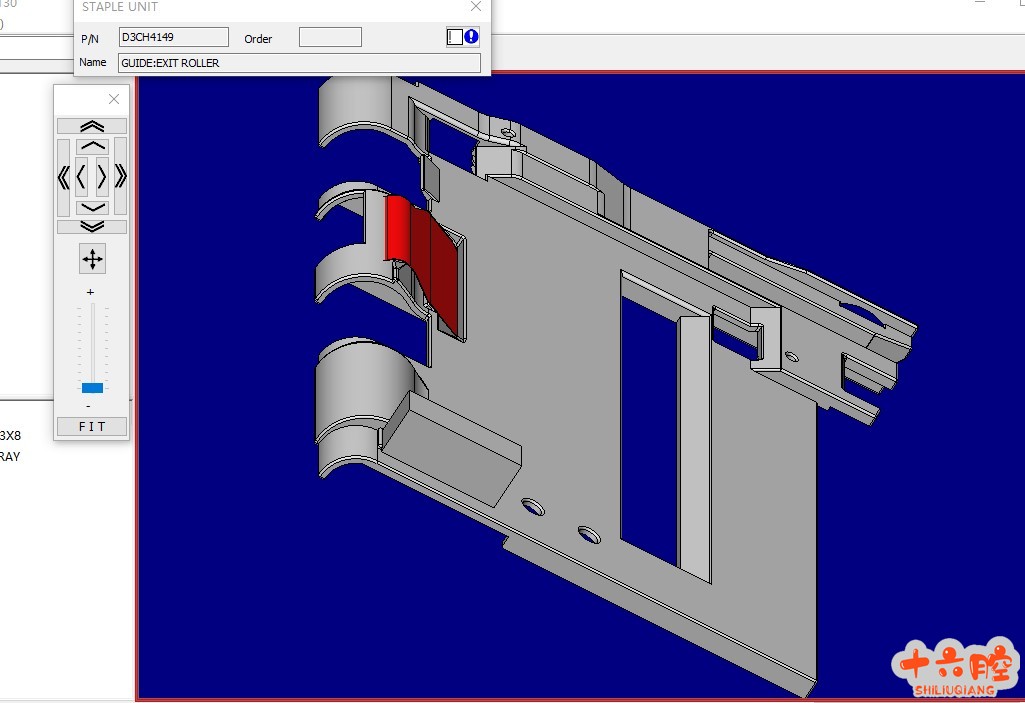

解决方案 建议更换新的聚酯片 D3CH4149。（零件见下图红色标注）
|
理光MP C6503/C8003 SR4130 分页器显示代码SC720-82
