理光MP6001 机器开机显示故障代码SC670

访客 2020年05月22日 20:53 1 0

理光MP6001,7001,8001,9001出现错误代码SC670，两个维修案例

案例一：
症状：
1）机器开机显示故障代码 SC670；
2）有时候机器开机就绪后，第一张印刷品出了定影口或卡在定影口处后显示屏出故障代码SC670

原因：
控制板单元不良；
BCU 板不良；
母板不良；
软件错误;
PSU-E 或PSU-C 不良；
出纸传感器线束不良。

维修过程:
现场维修措施：
1）更新引擎固件，故障依旧存在。
2）更换控制板单元、BCU板、母板、PSU-E和PSU-C板，故障依旧存在。
3）检查机器部件，发现复印件纸盘的高度传感器脱落（掉入机器内部），并线束有破损。
分析：当定影部件推入机器时，破损线束接地，导致机器出SC670故障。

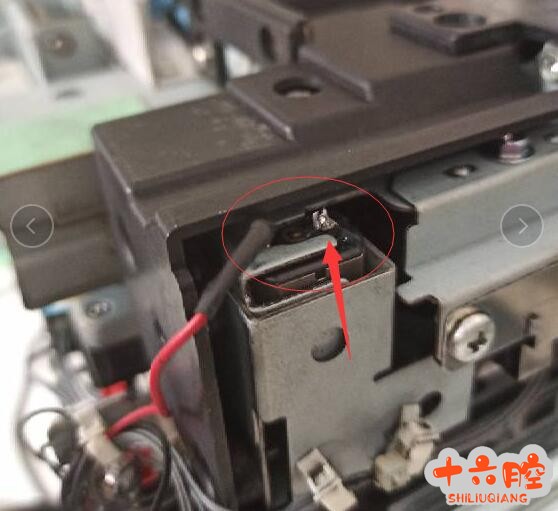

如下图所示：

解决方案：
更换传感器线束，重新安置传感器，试机正常。

案例二：
症状：机器在使用过程中报代码SC670，有时候打印就出，复印不出，有时候开机就出现，没有规律。

原因：
控制板单元不良；
BCU 板不良；
母板不良；
软件错误;
PSU-E 或PSU-C 不良；
出纸传感器线束不良。

维修过程:
更换控制板无用，去掉硬盘无用，更换电源板还是不行

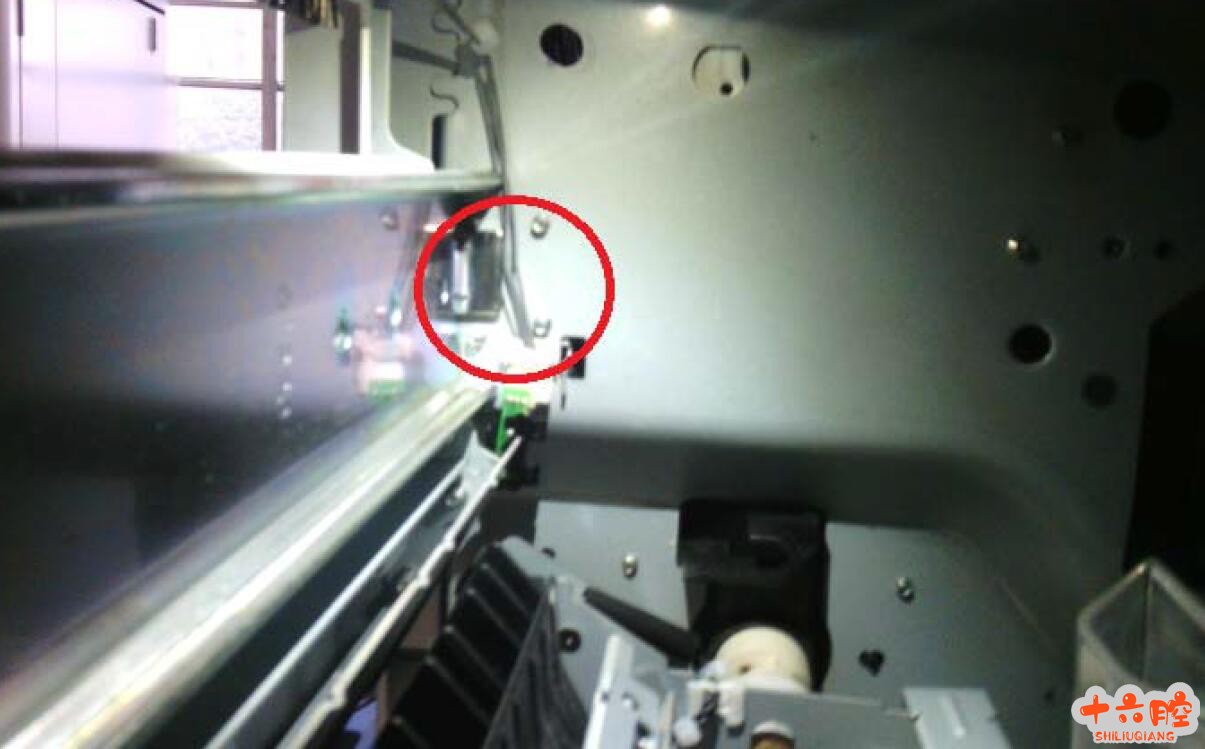

最后仔细检查了定影部分，发现是清洁纸的电机线断了，导致电机接触不良，造成短路出现SC670。如下图

备注：关于SC670代码，各位维修员在维修过程中一定要仔细检查，是不是短路造成的问题。

标签： #670 #6001 #7001 #9001 #8001
