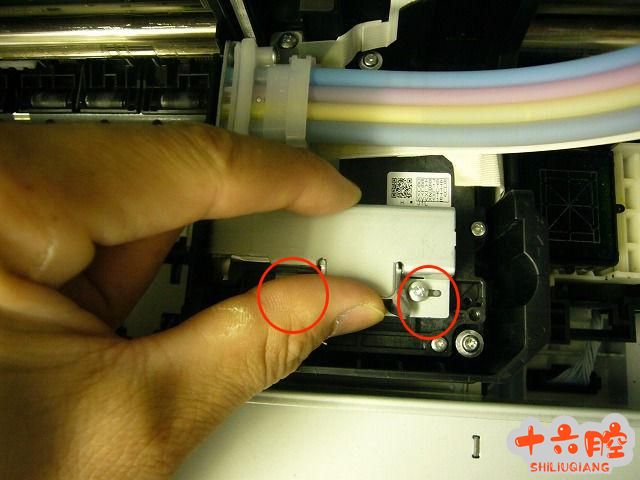

WF-5113 / WF-5623 / WF-M5193 / WF-M5693 / WF-6093 / WF-6593 / WF-8093 /WF-8593 / WF-R8593改进更换打印头、供墨组件操作方法的维修要求 1. 概述 在更换打印头或供墨组件的维修过程中，易发生墨管与打印头之间安装不牢固的情况。 （墨管连接不牢固有产生漏墨的风险） 为避免此类情况发生，请在更换打印头或供墨组件时按照以下要求来操作。 2. 适用机型 WF-5113 / WF-5623 WF-M5193 / WF-M5693 WF-6093 / WF-6593 WF-8093 / WF-8593 / WF-R8593 3. 操作方法 1） 将墨管连接口插入打印头上部的接口中，将墨管接口下方两颗螺钉固定（见下图） (螺钉型号: C.B.EP-TITE SCREW, 2.6x17(B=14), F/ZN-3C) 注意点： 两颗螺钉先不要上紧，用手上下左右推动墨管接口，确定其不会晃动再拧紧两颗螺钉。

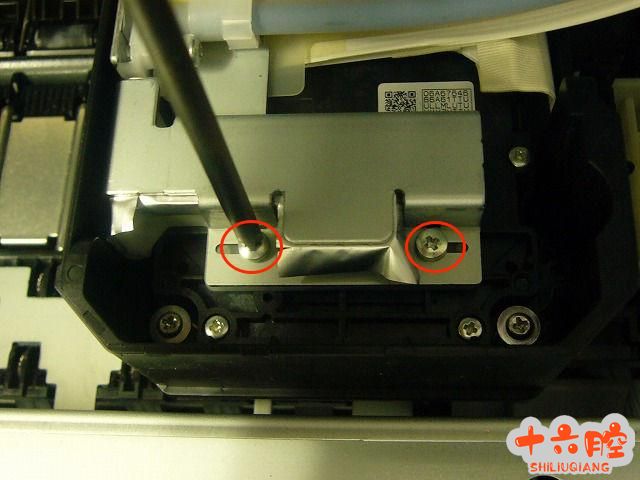

2） 将两颗螺钉用螺丝刀逆时针松开180 度

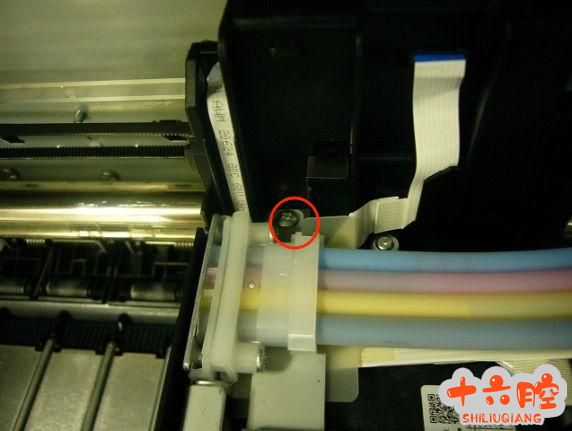

3） 按照第一步的检测方法确认墨管接口不会晃动后将两颗螺钉再次固定紧 4） 将墨管连接口上方的螺钉固定上紧（注意此颗螺钉与下方两个螺钉尺寸不一样） （螺钉型号：C.B.P-TITE SCREW, 2.5x10, F/ZN-3C） 此步骤仅针对WF-6 系、WF-8 系机型
|
