施乐AP C5570DADF-130型输稿器故障代码065-223的对策

访客 2021年11月05日 09:19 1 0

施乐ApeosPort C5570/C4570/C3570/C3070关于DADF-130型输稿器故障065-223的对策
概述：
介绍了Botan2中低速机型，在用DADF-130型输稿器进行双面扫描或复印时，出内部故障或图像质量问题的一种解决办法。

故障现象：
1，进行双面扫描或复印时，出内部故障065-223
2，如下图，双面扫描或复印时，出现图像质量问题。

原因：

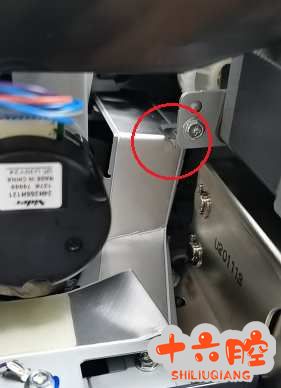

如下图，请拆开输稿器后盖，确认CIS组件到DCDC板之间的扁平线是否有被挤压到。如有挤压，则会干涉到CIS图像数据的传输，导致故障出现。

解决办法：

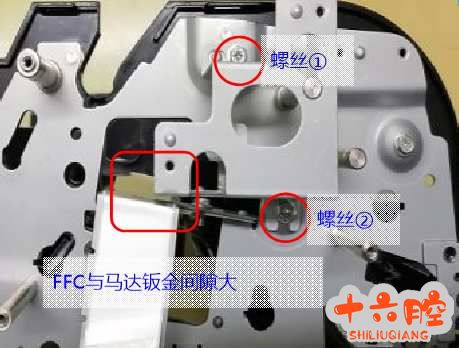

1，参考下侧示意图，将扁平线右上方电机钣金组件的两个螺丝拧松。
2，将整个铁架向上略微移动，目测铁架左下角铁板与CIS扁平线之间的距离在1.5毫米至3毫米后，将两个螺丝重新固定好。
3,恢复输稿器其它部件后，开机测试，确认故障现象是否消失。
4，如仍未解决，则可能线束已经被挤压损坏，请更换CIS扁平线组件（PL55.9 Item17 BRACKET ASSY-FFC (CIS FLAT CABLE) ）
零件编号：049K 46020

注意事项：
此TI同样适用于Botan和Hisui机型。

标签： #c5570 #c4570 #c3570 #c3070 #065-223
