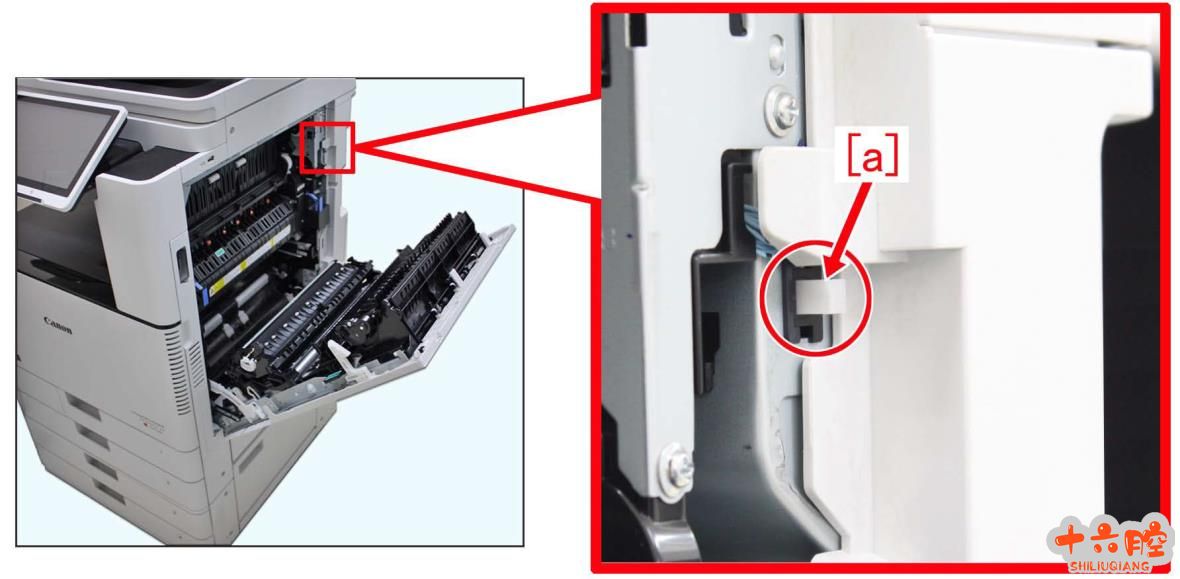

iR-ADV DX C3720/3725/3730 主题： 010B/0106 卡纸发生时的对策措施说明。 [故障描述] 010B 或者0106 卡纸发生。 - 010B: 预先对位传感器延迟卡纸。 - 0106: 定影出口传感器延迟卡纸。 [故障原因] 对于使用过一段时间的主机，由于振动或者反复开关右侧门的原因，可能会导致右侧门关闭后推入开关的推入量不足。此时如果传感器检测到推入开关未能被完全推入到位，将会判断右侧门没有关闭并暂时停止传送马达的转动。这样就会导致上述故障的发生。

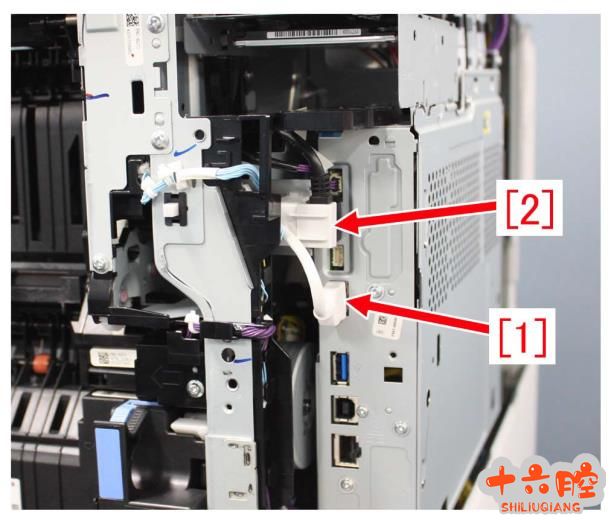

[维修措施] 当上述故障发生时，请准备并按照如下操作步骤更换新类型的右侧门推入检测开关(WC2- 5803-000)。该开关的检测功能不会因为开关推入量的不同而受到影响。 1) 打开主机右侧门并拆除后盖板（后上侧） 2) 断开插头[1]并拆下盖板[2]。

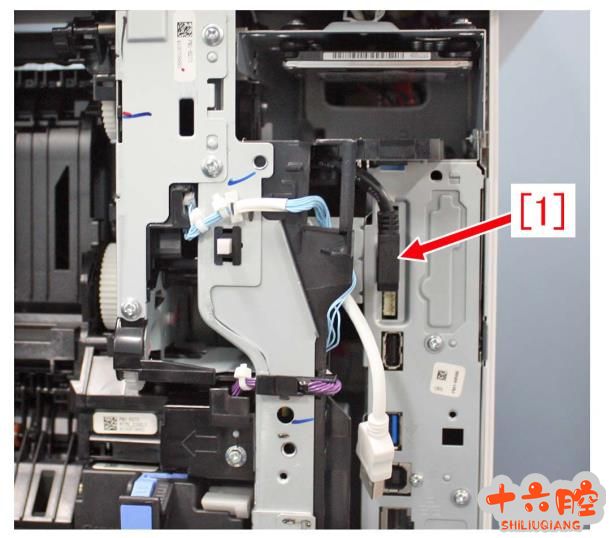

3) 断开黑色插头[3]。

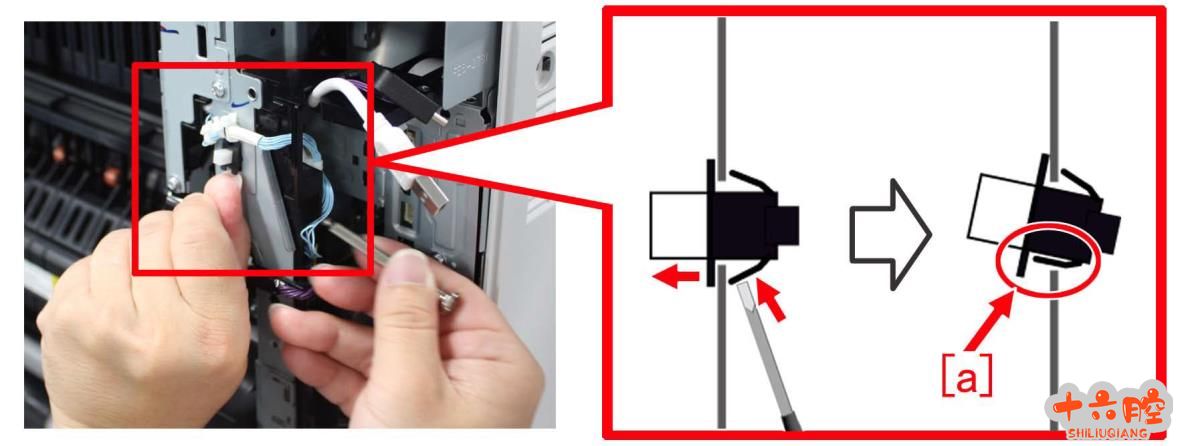

4) 使用一字螺丝刀将推入开关的下卡爪向上推，这样就可以从铁板后侧将该卡爪释放。

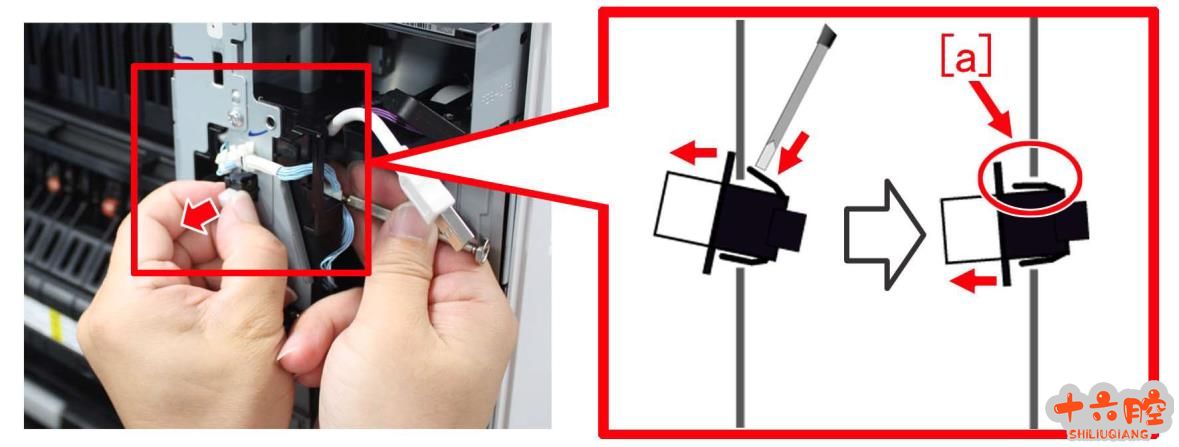

5) 在保持下卡爪被释放的情况下，使用一字螺丝刀压下推入开关的上卡爪并使之释放。然后可以从金属板的前侧将推入开关取下。

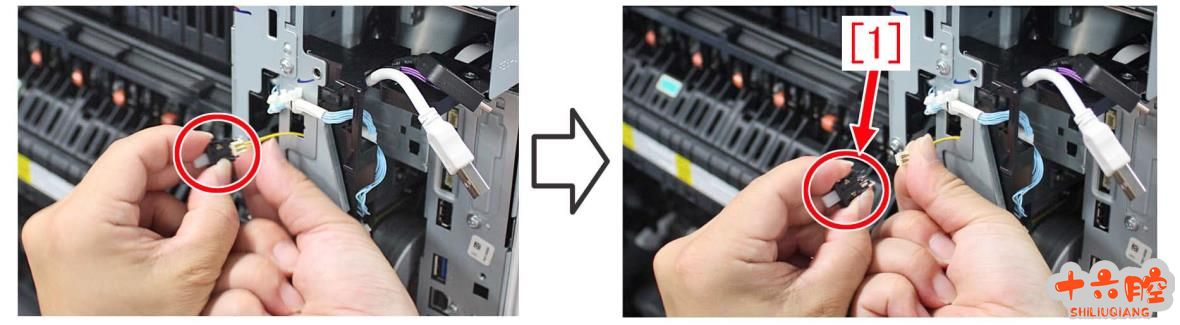

6) 断开推入开关[1]的连接线后将其更换为新类型的开关(WC2-5803-000)
7) 以相反的顺序将从步骤5）开始拆下的零件重新安装回主机。 |
