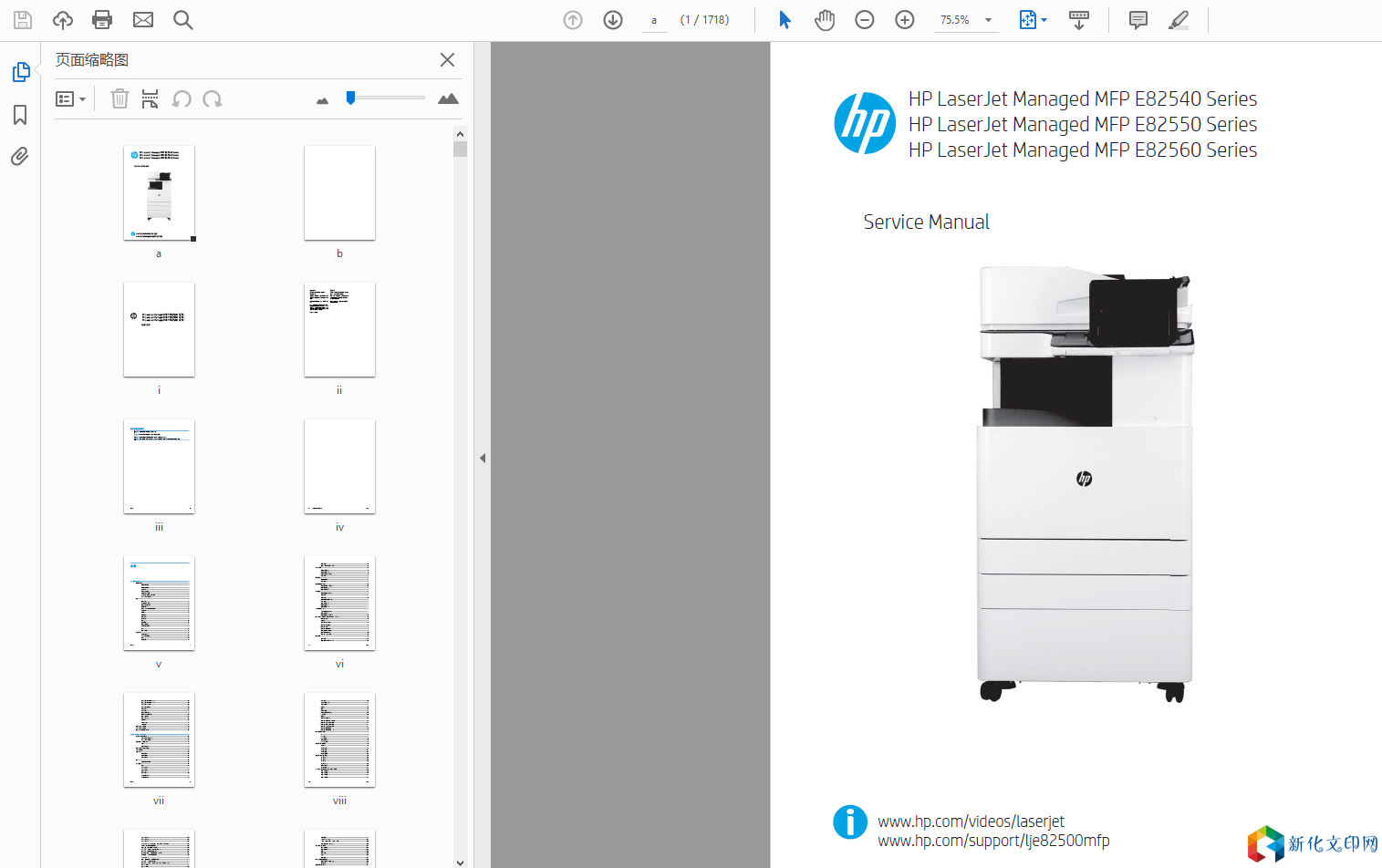

惠普HP_E82540、E82550、E82560_service_zhcn中文版维修手册
纸张尺寸传感器 纸张尺寸传感器自动检测扫描仪玻璃板上原件的尺寸。纸张尺寸传感器使用两个传感器。使用红外 LED指示灯检测深色原件。 原位传感器 原位传感器检测 FR 托架位置。原位传感器是一个透射式光传感器。 1 号盖板打开传感器 当 ADF 装置打开和合上时触发一项功能，该功能检测纸张尺寸传感器开还是关。 2 号盖板打开传感器 2 号盖板打开传感器检测何时使用磁力合上 ADF 装置。 ADF 玻璃板 ADF 玻璃板通过 ADF 装置扫描原件。FR 托架在原件通过时读取其内容。如果原件受到污染，则可能会出现黑色或白色水平线。 遮光片 遮光片检测底座中的白色。在执行每个扫描作业之前，扫描模块读取遮光片，以相同的颜色和亮度扫描图像。如果原件受到污染，则可能会出现垂直的图像。 R1 集纸器组合件原件进纸盘 R2 GUIDE-DOCU F&R 原件纸张导板（前/后） R3 拾纸轮从进纸盘拾取原件纸张 R4 ADF 轮原件进纸轮 R5 分纸轮原件分纸轮 R6 进纸轮原件纸张转印轮（A6 尺寸） R7 预先套准轮原件纸张对齐滚轮（1 圈） R8 套准轮原件纸张对齐滚轮（2 圈） R9 扫入轮扫描之前送入原件纸张 R10 单面白色滚轮支持单面扫描装置 R11 单面扫出轮将扫描的原件纸张传送到双面白色滚轮 R12 D-CIS 模块背面图像扫描装置 R13 双面扫出轮将扫描的原件纸张传送到出滚轮 R14 出纸轮将原件纸张发送到出纸盘链接：https://pan.baidu.com/s/1VxQc1ZeQXiL3o_rpbCxfSg 提取码：acmx |
惠普HP_E82540、E82550、E82560中文版维修手册
