症状 机器MP2555 选购ARDF3090 送稿器，当从送稿器单张进送原稿时，原稿出纸以后出现卡纸信号，打开关闭送稿器盖板可以消除卡纸信号； 维修过程 1、机器从送稿器单张进行原稿时，原稿出纸以后出现J014 的卡纸信号，通过SP7505 确认J014 卡纸是歪斜修正传感器检测到卡纸； 2、大量测试后，发现所有的送稿器卡纸都是在最后一张原稿出纸以后发生的，且检测到卡纸的传感器并非出纸传感器，都是歪斜修正传感器； 3、通过SP6007-011 测试歪斜修正传感器，检测正常； 4、仔细观察后，发现当最后一张原稿离开原稿台后，搓纸轮会出现一个向下移动并搓纸的动作，此动作结束后，机器出现J014 卡纸故障； 5、只有当机器检测到原稿台上仍然有纸张时，搓纸轮才会出现向下移动并搓纸的动作，再次仔细检查，发现检测原稿纸张放置的传感器探头遗失，重新更换探头后，机器恢复正常。

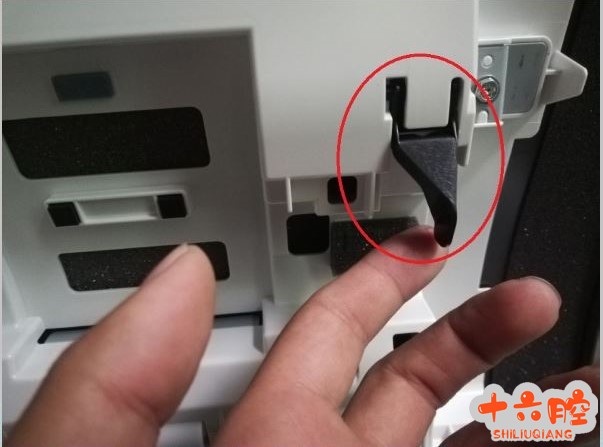

解决方法 送稿器原稿放置传感器探头脱落引起故障，重新安装后机器恢复正常。 |
理光MP2555/MPC2004送稿器DF3090进纸P卡纸（卡纸代码J014）
