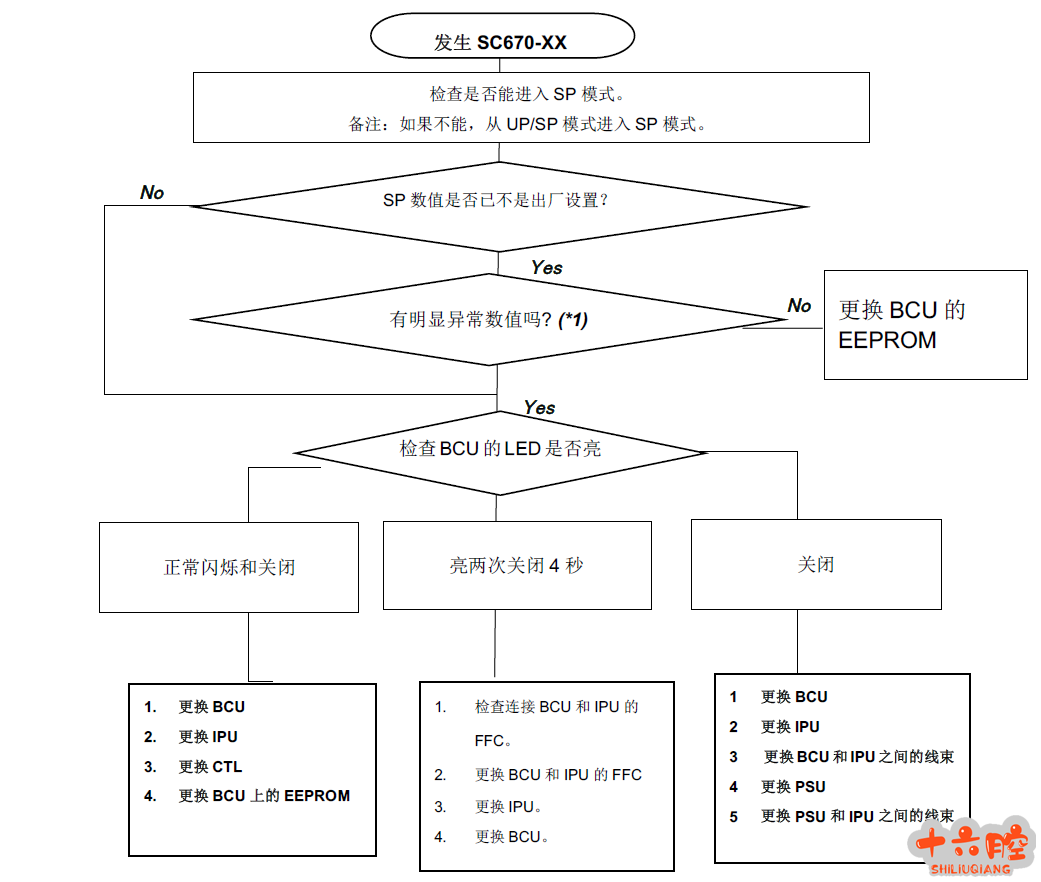

症状 SC670-01: 机器启动时引擎启动出错 SC670-02: 机器在操作时引擎启动出错. SC670-03: 机器启动时IPU 启动出错. SC670-04: 引擎和控制板之间通信出错. SC665-02: BCU 和成像IOB 之间发生FFC 连接错误 SC665-03:纸张传送IOB 和成像IOB 之间发生FFC 连接错误 SC664-04:成像IOB 和传送 IOB SRAM 程序的ASIC 发生错误 原因 BCU, 成像IOB,传送IOB, 控制板, IPU 和 PSU 不良或发生连接错误. 解决方法 D146/D147: 如果系统固件是版本1.24 或更新版，请按照解决办法1 操作。 如果引擎固件是版本1.35.08 或更新版，请按照解决方法2 操作。 如果引擎固件版本比1.34.08 或更旧的还旧，请按照解决方法3 操作. D148/D149/D150: 如果系统固件是版本1.28 或更新版，请按照解决方法1 操作 如果引擎固件是版本1.35.08 或更新版，请按照解决方法2 操作 如果引擎固件比版本1.34.08 或更旧的还旧 ，请按照解决方法3 操作 D176/D177/D237: 如果系统固件是版本1.17 或更新版请按照解决方法1 操作. 如果引擎固件是版本1.28.08 或更新版，请按照解决方法2 操作 如果引擎固件版本旧于1.27.08 或更旧，请按照解决方法3 操作 解决方法1 如果发生问题，运用以下流程图查看原因，确定操作。 SC670-02 1. 更换BCU. 2. 更换IPU. 3. 更换PCU. 4. 更换控制板. SC670-03 1. 更换IPU. 2. 更换PSU. 3. 更换控制板. 4. 更换PSU 和IPU 之间的线束. SC670-04 1. 更换IPU. 2. 更换控制板.

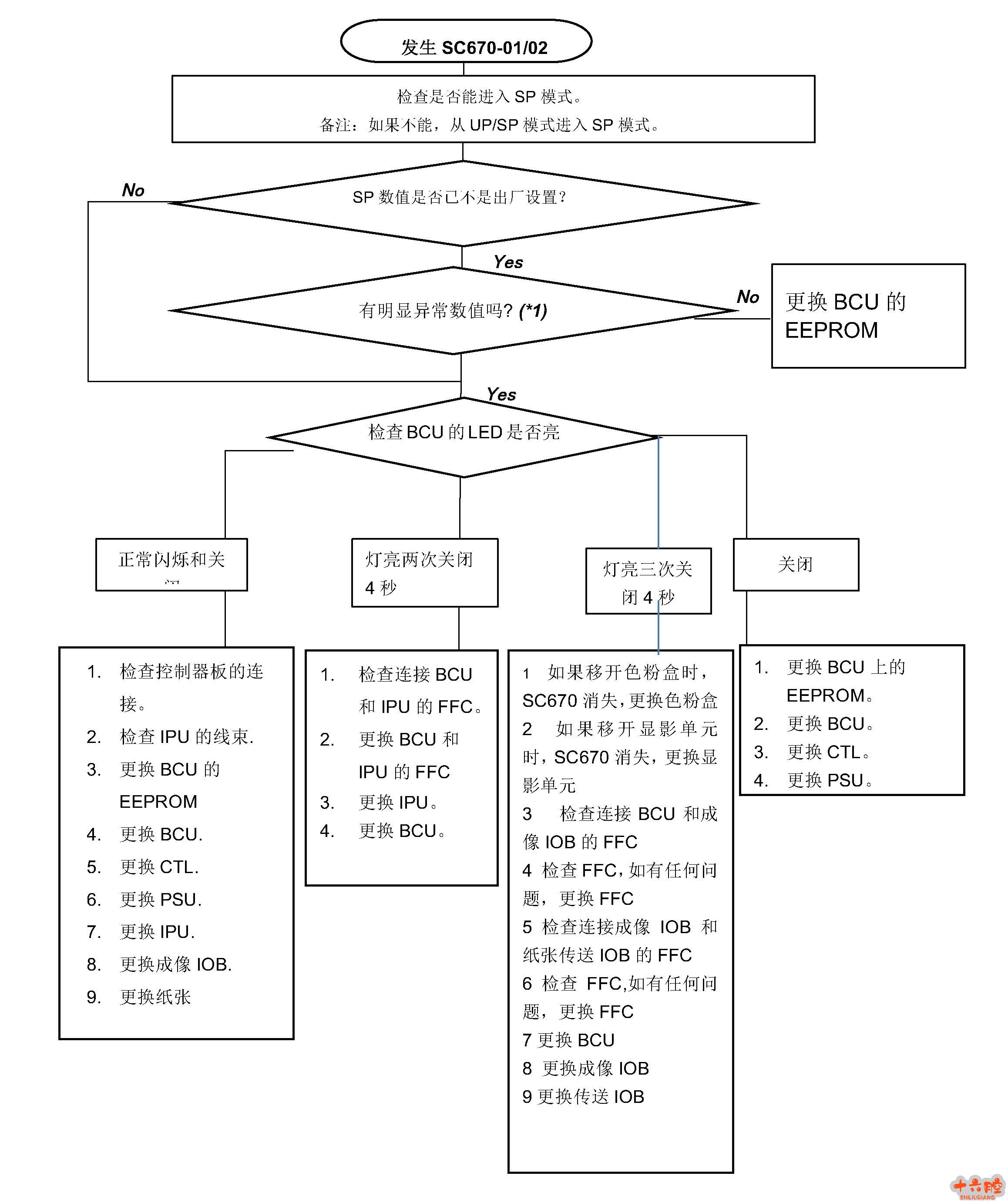

解决方法2 如果发生问题，运用以下流程图查看原因，确定操作. 注释: BCU 板LED 灯亮3 次的措施删除，转为SC664 和SC665. SC665-02 1. 如果取下粉瓶，SC665-02 消失，更换粉瓶。 2. 如果取下显影单元，SC665-02 消失，更换显影单元 3. 更换连接BCU 和成像IOB 的FFC. 4. 更换成像IOB 和传送IOB 的FFC. 5. 更换BCU. 6. 更换成像IOB. 7. 更换传送IOB. 8. 更换4 个ID 芯片 SC665-03 1. 更换成像IOB 和传送IOB 的FFC. 2. 更换成像IOB. 3. 更换传送IOB. SC665-04/SC664-01 1. 更换连接BCU 和成像IOB 的FFC. 2. 更换连接成像 IOB 和传送IOB 的FFC. 3. 更换BCU 的EEPROM. 4. 更换成像IOB. 5. 更换成像IOB. 6. 更换BCU. 解决方法3 如果发生问题，运用以下流程图查看原因，确定操作. 正常闪烁和关闭 1. 检查控制器板的连接。 2. 检查IPU 的线束. 3. 更换BCU 的EEPROM 如果发生问题，运用以下流程图查看原因，确定操作.
|
理光c2503代码SC670,SC665,SC664说明
