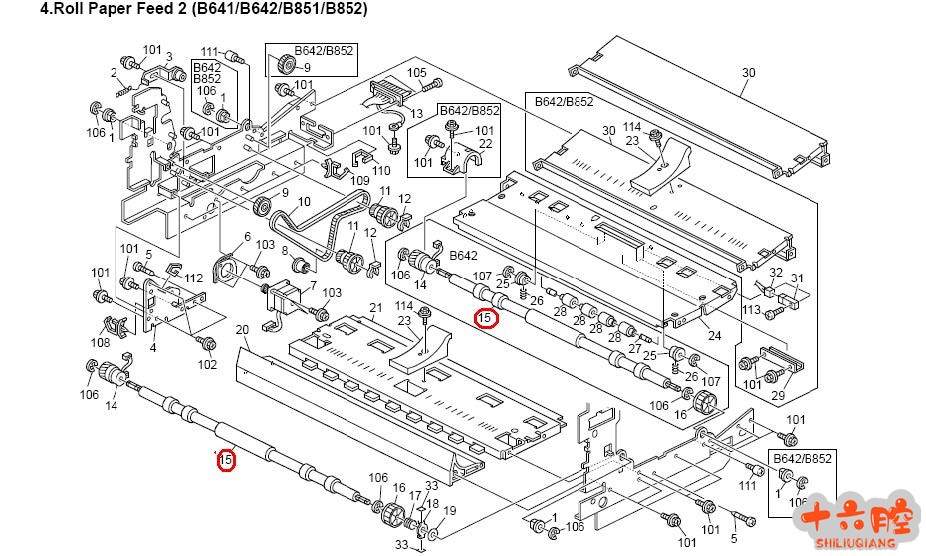

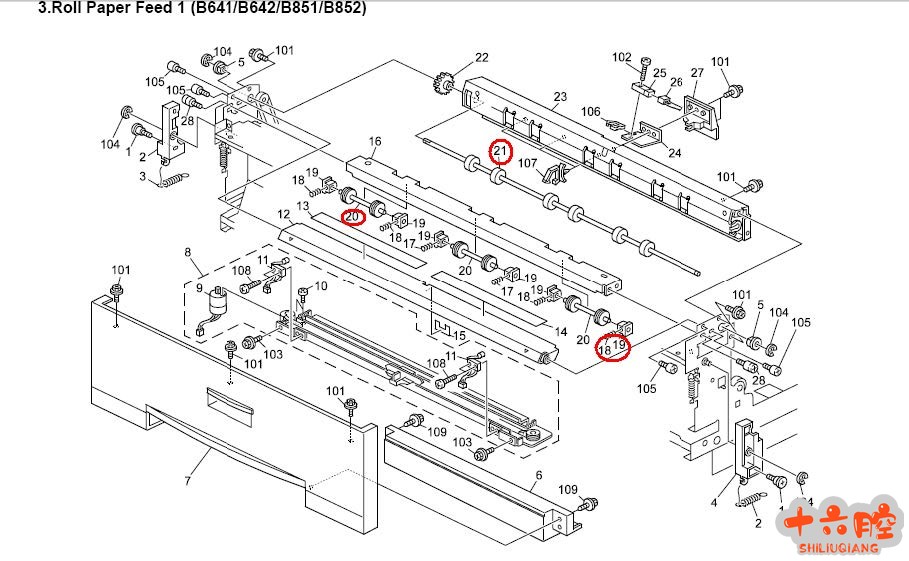

症状 一台机器复印/打印标准尺寸图纸时，经常会出现图纸尾端会短2-3CM 的现象。 原因 纸卷输送器单元送纸迟滞。 维修过程 现场维修措施： 1）现场通过手送台进行复印大尺寸标准图纸时，副本图纸正常。分别选择卷纸1 和2 进行复印/打印标准A1,A0 尺寸图纸时,副本图纸均出现尾端短2-3CM 的现象,初步判断问题是在纸卷输送器单元。 2）分别调节纸卷输送器的卷纸1 裁切长度调整SP1920-111 和115。同时调节卷纸2裁切长度调整 SP 1920-211 和215. 由于裁切长度误差过大,故障仍然依旧. 3）调节纸卷输送器电机皮带的张力,以及更换新的纸卷输送器电机和张力支架,并且更换新的纸卷1 ,2 的送纸离合器 ,故障仍然依旧. 4)更换新的裁切单元, 故障仍然依旧. 5) 通过更换纸卷1 ,2 的送纸轮以及从动轮.(详见下二图中红圈的零件),故障现象消失.
|
理光MPW2400/3600复印/打印时图纸尾端短2-3CM 的现象
