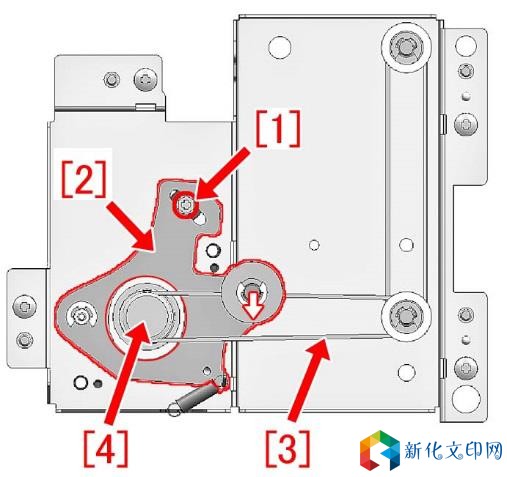

产品型号： iR-ADV C7580 iR-ADV C7570 [细节] 由于新类型垂直纸路驱动组件2 (FM0-1445-010)的部分结构发生变化之后，可能会引起传动带[3]的松动以及与齿轮[4]啮合程度不够，并且有可能导致与齿轮的脱离。因此在更换新类型的垂直纸路驱动组件内的驱动马达时就需要针对皮带张紧器[2]，2 (FM0-1445-010)进行张进度方面的调整。

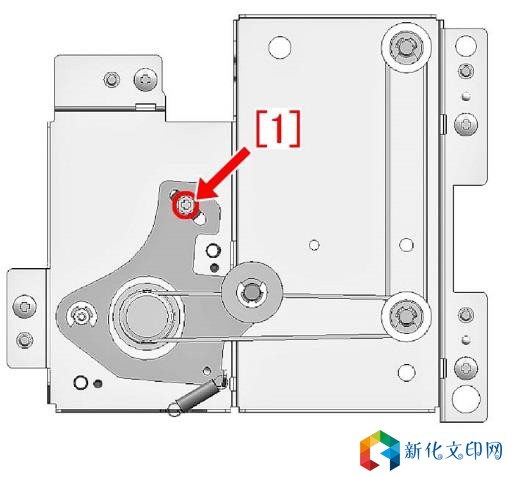

[维修措施] 对于如下列表中工厂对策措施切入序列号及以后的设备，或者是已经更换成新类型垂直纸路驱动组件2 (FM0-1445-010)的设备，都需要按照下文提到的操作步骤对皮带张紧器的张进度进行调整。 下文介绍的是已经更换了直流步进马达之后所需要进行的操作步骤。 1) 拧松垂直纸路驱动组件2 上的螺钉[1]。

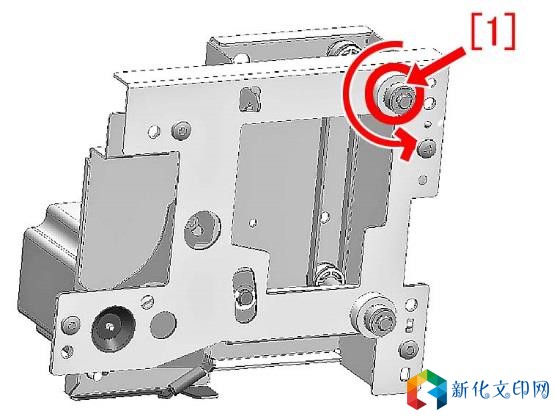

2) 沿着逆时针方向上用手转动16T 齿轮[1]两圈。
在这种情况下检查确认所有的齿轮和传动带都能够良好地啮合及平稳地旋转。

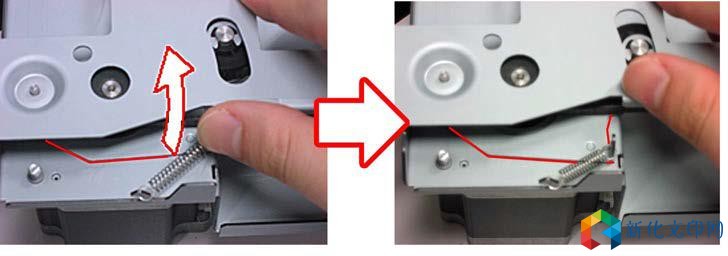

3) 如下图所示在弹簧的挂钩位置用手指将张紧器基座推到限度槽的顶端，然后松开手指。 4) 检查张紧器基座能否自动回复到原位。 5) 拧紧步骤1）中松开的螺丝，固定张紧器基座。 |
更换垂直纸路驱动组件内的驱动马达时注意事项
