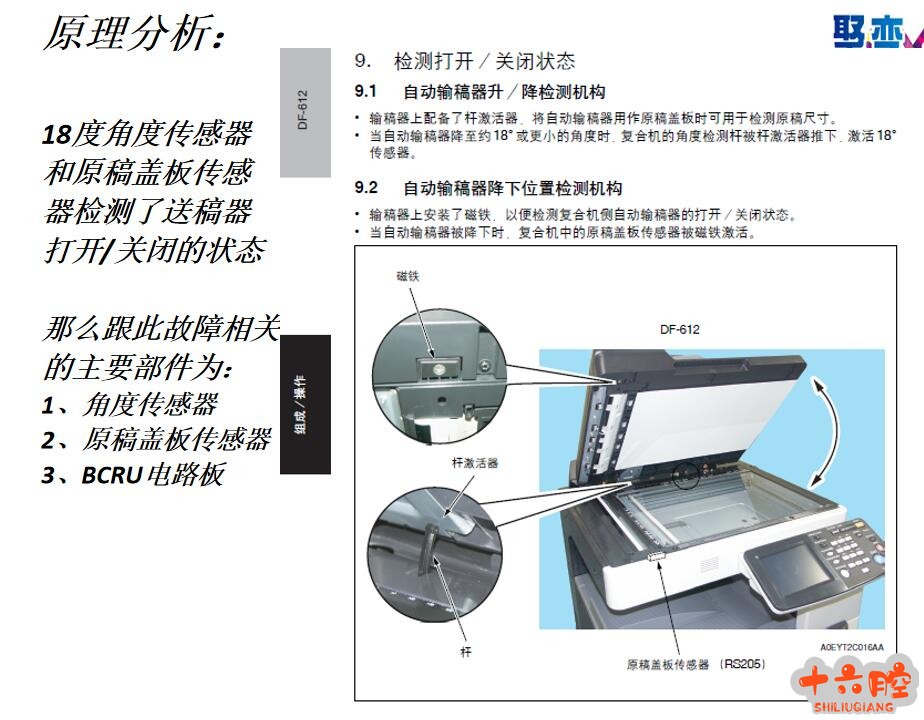

故障现象： 当送稿器DF-612盖下时，稿台下无原稿有时会报稿台下有原稿；而稿台下有原稿又有时检测不到原稿的尺寸 故障分析： 稿台原稿尺寸检测的原理是什么？ 1、原稿CD方向通过CCD检测 2、原稿FD方向通过FD尺寸传感器检测原稿检测什么时候开始工作呢？ 3、当机器收到送稿器或盖板盖下的状态指令时，那么哪些部件负责反馈这个状态呢？ 请大家讨论以上分析步骤？
解决措施： 1、在维修模式确认传感器的状态， 方法： ①用手拨动18度传感器 ②用电磁铁放在盖板传感器的位置 发现角度传感器和原稿传感器都有能跳换状态0/1 2、现场无备用的BCRU电路板，不想就此收手，但是又想起这个故障是有时发生的，所以传感器的可能性是非常大的，所以决定对调传感器 3、将角度传感器和就近的IR单元原位传感器对调，刚开始时发现机器无变化，故障暂时未有出现，再坚持测试一段时间，机器出现了异响，扫描头一直向左走不停，证明了检测不到原位，原因是这个传感器是有问题的。 4,、更换了传感器后，机器恢复正常。 故障总结： 像这类偶然发生的故障是比较不好维修的，但是只要我们弄清楚机器工作的原理，像这个案例比较容易忽略的是：稿台开始工作只是单由于盖板传感器反馈状态的。 原理清楚了，维修思路也就清晰了，再从简到难完成维修的步骤，一定能快速的修复故障。 |
柯美C210送稿器盖下时有时无法检测玻璃原稿
