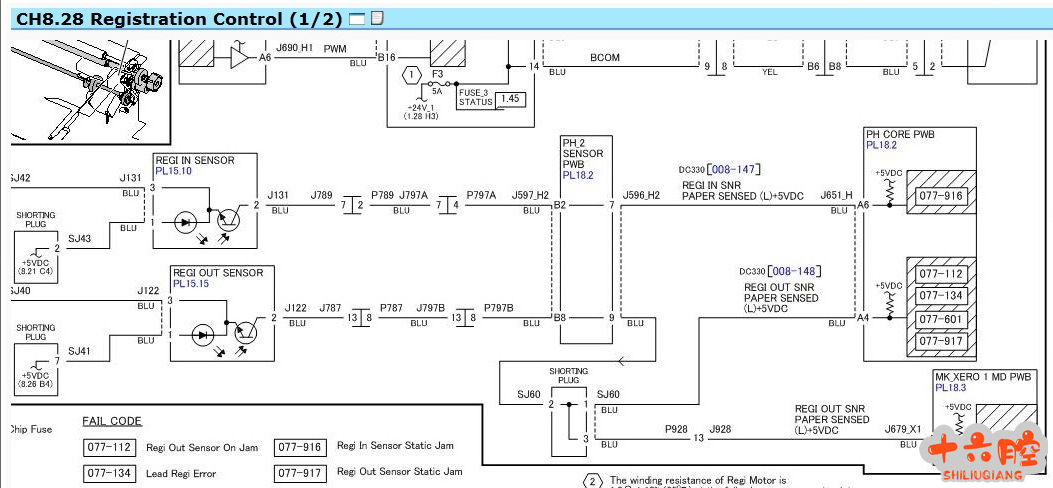

主题: 副本浅 故障现象 图像在IBT上正常，通过2nd BTB时转印到纸张上的图像浓度很浅。 2nd BTB、Backup Roll以及Backup Roll HVPS检查测量都没有发现异常。 故障原因 Regi out sensor的回馈信号在MK XERO 1 MD PWB上的J679的第8针脚虚接（BSD CH8.28），结果机器控制逻辑因为没有收到纸张到达转引点的信号而没有激励二次转引的高压输出信号。 解决方案 复位紧固MK XERO 1 MD PWB上J679松掉的第8脚。 注释 Edoc和 培训资料中没有二次转印高压输出的控制逻辑，但从BSD CH8.28中可以找到这种逻辑关系，从Regi Out Sensor出来的回馈信号在SJ60处分为两路，一路回到PH Core PWB，为机器提供卡纸信息；而另外一路回到MK XERO 1 MD PWB为机器提供转印时的控制逻辑信号。
|
标签： #2nd BTB #C1000 #Backup Roll HVPS
