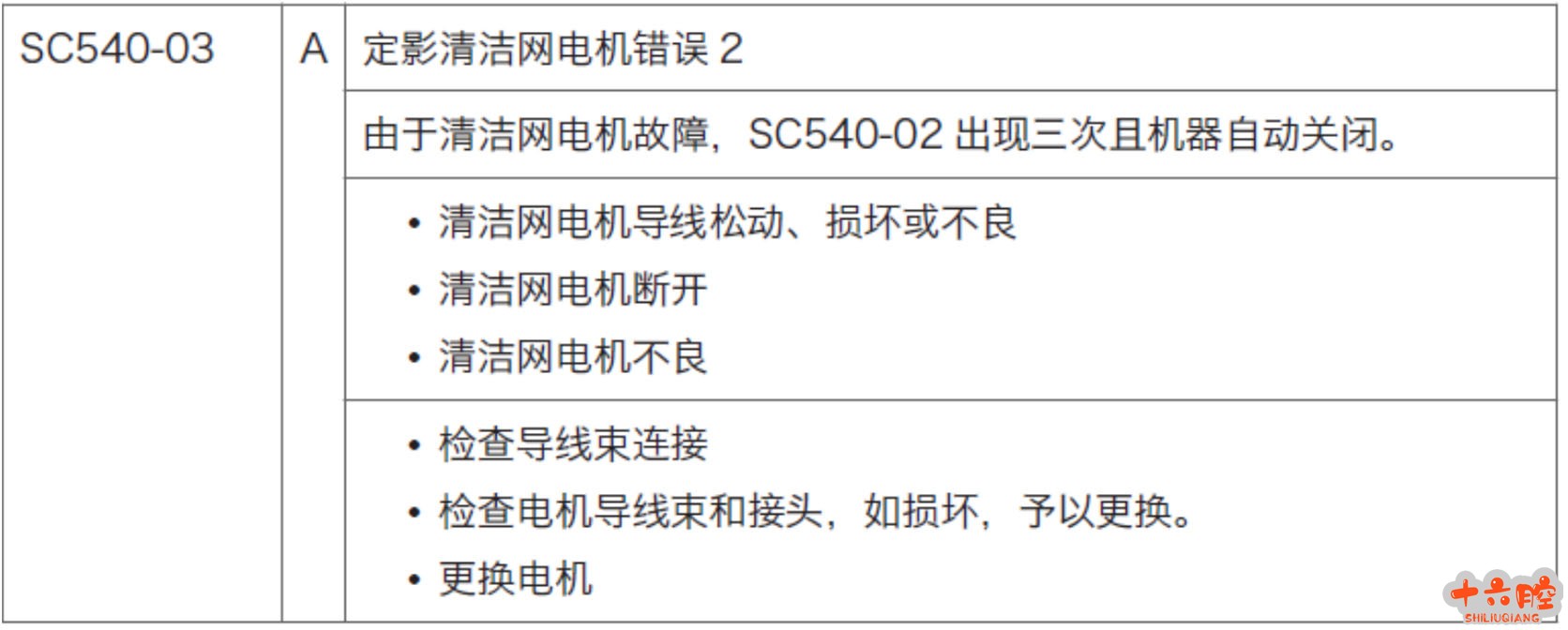

症状 故障：MP7503 开机报SC540-03。 维修过程 1. 查看维修手册确认故障代码是由定影清洁纸电机造成，查看SP7403的SC历史记录未见其它报错信息，确认只有这一个故障代码。

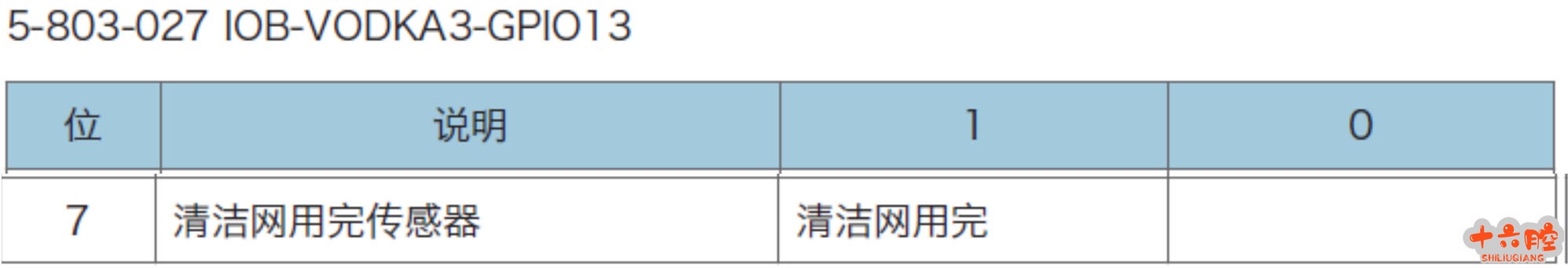

2. 因此电机无法直接观测到具体运行情况，所以在清洁纸上做标记后，使用输出检测SP5804-55进行测试，检测结果正常，判断电机、连接线束及控制板卡正常。 因此机型的定影清洁单元中只有一个清洁纸用完传感器，所以继续观察SP5803-27 中位7 的数据，传感器正常。

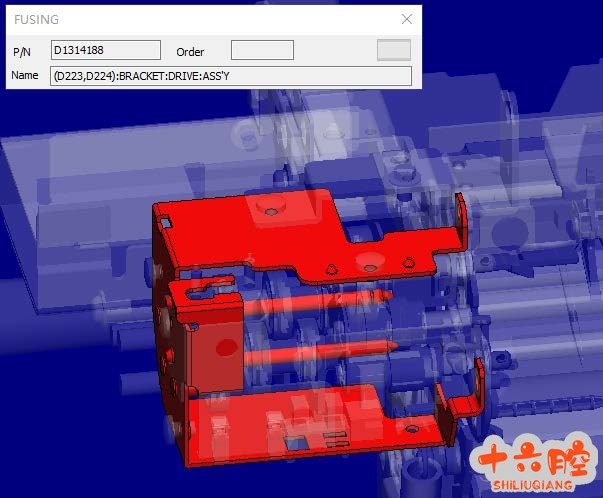

3. 使用SP5810消除A级代码后重启机器，故障依旧，判断故障可能还是存在于定影清洁单元内。 4. 更换整个定影清洁单元，故障消失，确认故障肯定存在于此单元内。 5. 首先更换了定影清洁纸电机后开机正常，把故障机的清洁纸电机放到其它机器上测试也正常，之后原故障机测试约1000张后再次报SC540-03，但另一台安装了故障机清洁纸电机的机器正常无报错。 6. 继续更换定影清洁单元内的其它零件进行测试，直至更换整套清洁纸驱动齿轮组件后故障消失，且测试2000张无故障，确认故障是由于清洁纸驱动齿轮组件造成。 7. 因此齿轮组件不能整套订购更换，所以继续进行更换测试，拆下所有齿轮进行清洁上油测试，故障依旧，更换整个齿轮组支架后故障排除。
8. 最终判断为此支架有变形造成清洁纸电机驱动齿轮时负载太大从而报错，但因此变形情况从肉眼很难观察到，所以也就无从进行矫正，只能进行更换。 解决方案 由于清洁纸驱动齿轮支架变形，使清洁纸电机运行负载过大后从而报错，更换此支架后故障排除。 |
理光MP6503,7503,9003开机报代码SC540-03
