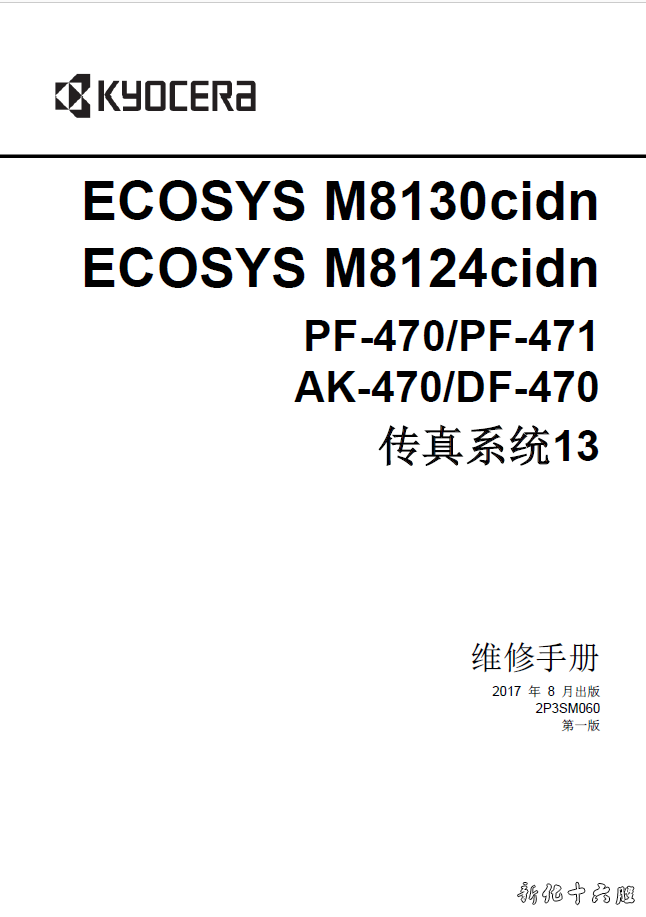

ECOSYS M8130cidn ECOSYS M8124cidn PF-470/PF-471 AK-470/DF-470 传真系统13 维修手册 1 送稿器电路板 控制电机和离合器的驱动电路，以及电气部件。 2 CIS电路板 *1 正面原稿扫描。 3 Wi-Fi电路板 发送和接收无线数据。 4 LED驱动器电路板 *2 控制LED。 5 主电路板 控制整个软件，从而控制PC的接口以及网络和图像数据处理等。 6 CCD电路板 *2 原稿图像扫描 7 驱动板 控制整个硬件以产生高压和偏压，并控制纸张传输系统和定影温度等。 8 高压电路板 1 生成主充电高压、显影偏压和转印偏压。 9 高压电路板 2 待机期间提供5V输出控制 10 低压电路板 将AC输入电压整流为全波电压，通过切换模式将其转换为DC24V并输出。控制定影加热器。 11 转印中继电路板 配置初级转印电路板和驱动板布线中继电路。 12 感光鼓/显影中继电路板 配置驱动板、感光鼓电路板和显影电路板布线中继电路。 13 操作面板电路板 *3 控制LCD、LED指示灯和按键开关。 14 操作面板电路板 *4 控制LCD、LED指示灯和按键开关。 15 面板按键左电路板 *4 控制LED指示灯和按键开关。 16 面板按键左电路板 *3 控制LED指示灯和按键开关。 17 NFC电路板 *4 无线通信用天线电路。 18 NFC电路板 *3 无线通信用天线电路。 19 面板按键右电路板 配置LED指示灯和按键开关。 20 IH电路板 控制IH线圈加热定影加热皮带 21 RFID电路板 读取墨粉盒信息。 22 LSU 中继电路板 配置主电路板、驱动板和LSU布线中继电路。 23 定影电路板 定影单元内部电气部件中继布线 单独定影信息用EEPROM存储 24 感光鼓电路板 Y/C/M/K 感光鼓内部电气部件中继布线 单独感光鼓信息用EEPROM存储 25 显影电路板 Y/C/M/K 显影单元内部电气部件中继布线 单独显影信息用EEPROM存储 26 APC电路板 生成和控制激光束。 27 初级转印电路板 初级转印单元内部电气部件中继布线 单独初级转印信息用EEPROM存储 28 LED 前电路板*2 发出LED光 29 LED 电路板 R*2 发出LED光 *1: 仅适用CIS机型，*2：仅适用CCD机型，*3：仅适用4.3英寸面板机型, *4 仅适用7英寸面板机型 链接: https://pan.baidu.com/s/1njNpgME6ZZup0pJMhEJnrw 提取码: 722g 京瓷ECOSYS M8124cidn固件升级https://www.16qiang.com/forum.php?mod=viewthread&tid=15078 |
京瓷kyocera ECOSYS M8130cidn 8124cidn中文维修手册固件升级
