页 数：57页语 言：中文格 式：PDF
E160 卡纸PFP 下纸盒卡纸（纸张未到达PFP 下纸盒供纸传感器）PFP 下纸盒供纸未到达PFP 下纸盒供纸传感器打开PFP 侧盖板，检查纸张是否卡在PFP 下纸盒供纸传感器前，是否有其他异常PFP 下纸盒供纸传感器：03-[2]/[C]、传感器能否正常工作，机械结构是否异常，相关线束及连接CN15PFP 下纸盒供纸离合器：03-228，离合器能否正常工作，相关线束连接CN15PFP 下纸盒的供纸辊、分离辊、搓纸辊、输纸辊：能否正常工作，是否磨损，相关驱动部分是否异常主板：主板检查、检查连接CN15PFP 板：检查PFP 板，检查连接CN410E210 卡纸纸盒2 供纸卡纸（纸张未达到定位传感器）：纸盒2 供纸未到达定位传感器打开右侧盖板，检查输送通道内是否有纸张，是否有其他异常定位传感器：03-[A]/[A]、传感器能否正常工作，机械结构是否异常，检查线束及连接CN14PFU 输纸离合器（高速/低速）：03-203/205，离合器能否正常工作，线束连接CN16纸盒2 供纸辊、分离垫、输纸辊：能否正常工作，是否磨损，驱动部分是否异常主板：主板检查、检查连接CN14、CN16E300 卡纸PFP 上纸盒供纸卡纸（纸张未达到定位传感器）：PFP 上纸盒供纸未到达定位传感器打开右侧盖板，检查输送通道内是否有纸张，是否有其他异常定位传感器：03-[A]/[A]、传感器能否正常工作，机械结构是否异常，检查线束及连接CN14PFU 输纸离合器（高速/低速）：03-203/205，离合器能否正常工作，线束连接CN16PFP 上纸盒的供纸辊、分离辊、搓纸辊、输纸辊：能否正常工作，是否磨损，相关驱动部分是否异常主板：主板检查、检查连接CN14、CN16E310 卡纸PFP 上纸盒供纸卡纸（纸张未到达PFU 供纸传感器）：PFP 上纸盒供纸未到达PFU 供纸传感器打开右侧盖板，检查纸张是否卡在PFU 供纸传感器之前，是否有其他异常PFU 供纸传感器：03-[1]/[C]、传感器能否正常工作，机械结构是否异常，检查相束及连接CN16PFU 输纸离合器（高速/低速）：03-203/205，离合器能否正常工作，线束连接CN16PFP 输纸离合器：03-225，离合器能否正常工作，相关线束连接CN15，PFP 板上CN410/413PFP 上纸盒的供纸辊、分离辊、搓纸辊、输纸辊：能否正常工作，是否磨损，相关驱动部分是否异常PFP 板：PFP 板检查、检查连接CN410/CN413主板：主板检查、检查连接CN15/CN16E330 卡纸PFP 下纸盒供纸卡纸（纸张未达到定位传感器）：PFP 下纸盒供纸未到达定位传感器打开右侧盖板，检查输送通道内是否有纸张，是否有其他异常定位传感器：03-[A]/[A]、传感器能否正常工作，机械结构是否异常，检查线束及连接CN14PFU 输纸离合器（高速/低速）：03-225，离合器能否正常工作，相关线束连接CN16PFP 下纸盒的供纸辊、分离辊、搓纸辊、输纸辊：能否正常工作，是否磨损，相关驱动部分是否异常主板：主板检查、检查连接CN14、CN16链接：https://pan.baidu.com/s/1hvk4If8pSnQoqs9ixMcUDw&shfl=sharepset 提取码：mcxq |

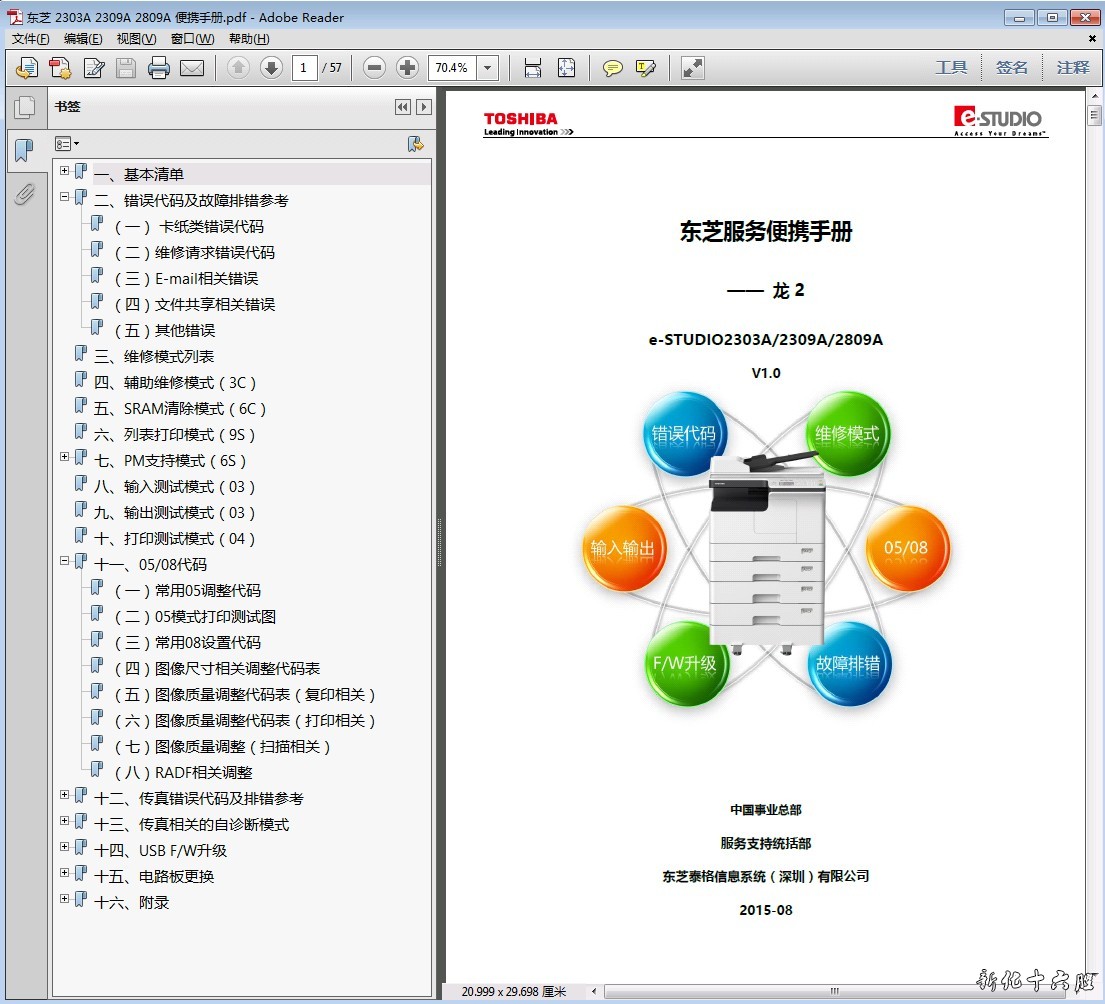

东芝 TOSHIBA e-STUDIO 2303A 2309A 2809A 复印机中文维修手册
