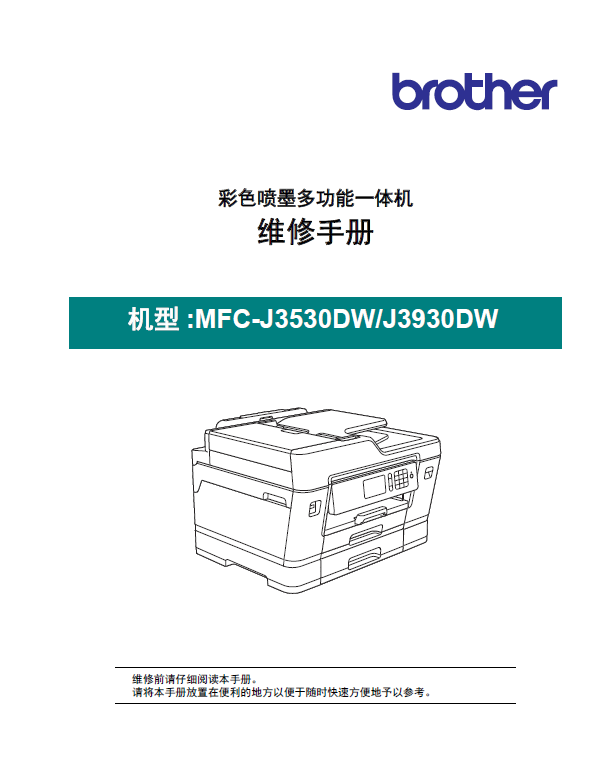

兄弟 MFC-J3530DW J3930DW 3530 3930 喷墨打印机中文维修手册

访客 2019年09月03日 10:51 2 0

ADF 原稿检测调节器检测在原稿托板上是否有原稿放入．
ADF 原稿宽度调节器确认原橘尺寸．
原插吸入棍将放在原岳托板上的原秸送入自动进祸器的内部．
原稿分离棍将由朕插吸入棍送入的原稿分成单页．
ADF 分离垫
原稿送纸棍1, 2 将纸张送至CIS 单兀原福扫描位五调节器检测原祸的前端和后端、调节原福正面和反面的扫瑶开始位置．另外也检测自动进祸器内的卡纸。
原稿出纸棍将原祸送出至原稿出纸纸念．
· 打印和纸张送入
部件名称作用
T1ff2 纸张阪入辐将纸念#1 和纸盒#2 中的纸张送往进纸谋．
当定位调节器检测到纸张的前端边缘后，推动纸张与逆向
旋转或停止的进纸棍相碰从而矫正纸张的歪斜．
定位调节器检测纸张的前端边缘从而诮节纸张的打印开始位五．
检测纸张的前端／后端边缘从而辨别纸张尺寸．
检测设备后部的卡纸．
进纸辐矫正纸张的歪斜时，纸张吸入辕及双面送纸揉逆向旋转或停止·
矫正完毕后将纸张送至打印开始位堇．
出纸铝将已完成打印的纸张送往翻面切换棍．
翻面切换调节器检测己打印的纸张是否被送出．
双面打印时，通过检测已完成正面打印的纸张的后端边缘来调节Ill面切换棍的反转时机．
检测设备出纸部的卡纸．检测纸念是否装入设备．
翻面切换棍将纸张送往出纸纸盒·
双面打印时，当已完成正面打印的纸张被送出一定的距离
后，翻面切换棍反向旋转将纸张送入双面打印路径．
双面送纸棍双面打印时将通过双面打印路径的纸张送往进纸绽．
当定位调节器检测到纸张的前端边缘后，推动纸张与停止
的进纸棍相碰从而矫正纸张的歪斜．
MP 纸张吸入棍将多功能进纸板中的纸张送往进纸辕．
当定位调节器检测到纸张的前端边缘后，推动纸张与停止
或逆向旋转的进纸棍相碰从而矫正纸张的歪斜．
MP 纸张检测调节器检测多功能进纸板中是否装有纸张．链接：https://pan.baidu.com/s/1u3l5XyYVJz5Z4os-AFmusA 提取码：8xtz
