(1) 内容 (2) 步骤 8.7 C2*** 8.7.1 C2152 (1) 内容 (2) 步骤 • 链接至电路图( 维修手册N.1..bizhub C554/C454) 故障类型FS 非易失性存储器错误 故障代码C1402 等级C 检测时序< 安装了FS-533 时> 开启主电源开关时, 检测到FS 控制电路板(FSCB) 上存在非易失性存储 器故障. 故障隔离- 相关的电气部件FS 控制电路板(FSCB) 步骤措施控制信号电气元件位置 1 断开后再重新连接电源线. 关闭主电源开关, 等待10 秒钟或更长时间后, 开启主电源开关. - - 2 重写固件. - - 3 更换FSCB - - 故障类型转印带加压缩回 故障代码C2152 等级B 检测时序• 在第一转印加压离合器(CL5)开始啮合后的指定时间内,第一转印加压传感器(PS39)未检测到"从缩回切换 至加压" 信号. • 加压操作完成时第一转印加压离合器(CL5)关闭并经过指定的时间间隔后,第一转印加压传感器(PS39)未 被解除阻断. • 在第一转印加压离合器(CL5)开始啮合后的指定时间内,第一转印加压传感器(PS39)未检测到"从加压切换 至缩回" 信号. • 释放操作完成时第一转印加压离合器(CL5)关闭并经过指定的时间间隔后,第一转印加压传感器(PS39)未 被阻断. 故障隔离- 相关的电气部件• 定影马达(M3) • 第一转印加压离合器(CL5) • 第一转印加压传感器(PS39) • 打印控制板(PRCB) C2253,C2254 (1) 内容 (2) 步骤 • 链接至电路图( 维修手册N.1..bizhub C554/C454) 8.7.3 C2255,C2256 (1) 内容 (2) 步骤 故障类型PC 马达无法旋转 故障代码C2253 等级B 检测时序马达旋转期间, 马达锁定信号在预定的连续时间间隔内保持为高电平. 故障隔离- 相关的电气部件• PC 马达(M2) • 打印控制板(PRCB) 故障类型PC 马达在异常的时序旋转 故障代码C2254 等级B 检测时序马达保持静止期间, 马达锁定信号在预定的连续时间间隔内保持为低电平. 故障隔离- 相关的电气部件• PC 马达(M2) • 打印控制板(PRCB) 步骤措施控制信号电气元件位置 1 检查M2-PRCB CN31 之间的连接头的连接是否正 确, 并且在必要时修复. - - 2 检查M2连接头是否正确驱动耦合,并且在必要时修复. - - 3 M2 操作检查PRCB CN31-9 (REM) PRCB CN31-12 (LOCK) bizhub C554 19-J bizhub C454 17-J 4 更换M2 - - 5 更换PRCB - - 故障类型显影马达无法旋转 故障代码C2255 等级B 检测时序马达旋转期间, 马达锁定信号在预定的连续时间间隔内保持为高电平. 故障隔离- 相关的电气部件• 显影马达(M21) • 打印控制板(PRCB) 故障类型显影马达在异常的时序旋转 故障代码C2256 等级B 检测时序马达保持静止期间, 马达锁定信号在预定的连续时间间隔内保持为低电平. 故障隔离- 相关的电气部件• 显影马达(M21) • 打印控制板(PRCB) 链接：https://pan.baidu.com/s/10_UxZaDLTavSRSITQQL1mw 密码：ga6g |

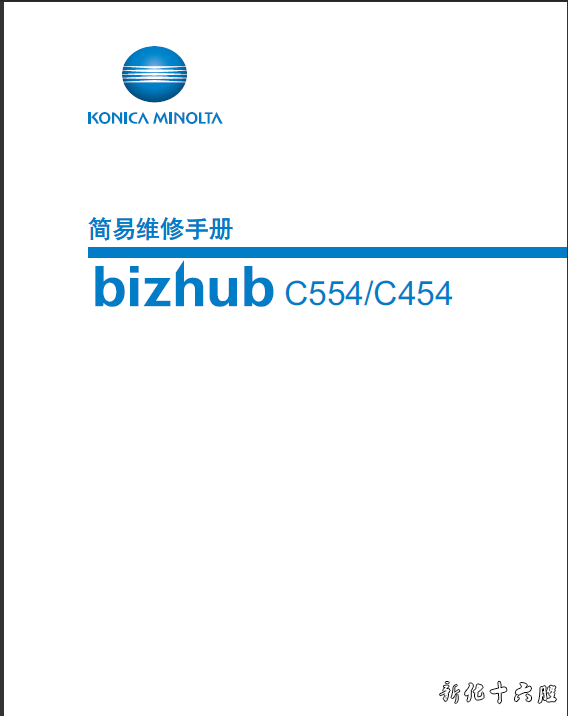

柯尼卡美能达C554_C454 简易维修手册
