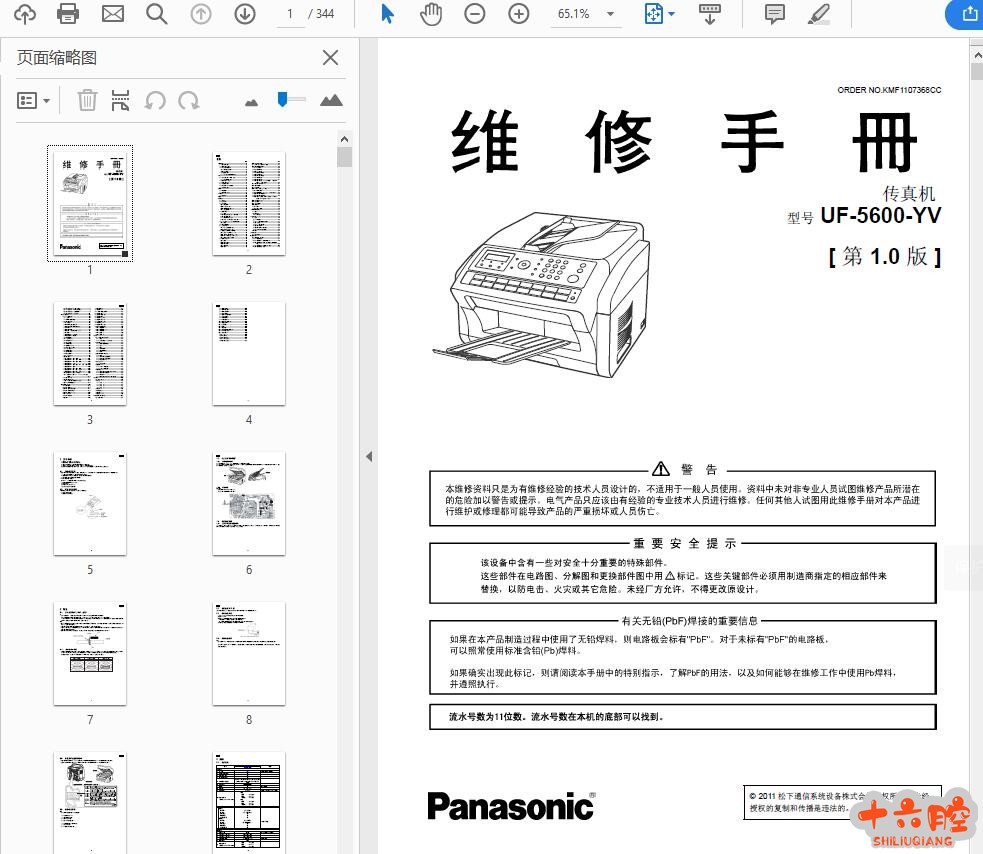

松下UF5600中文维修手册
ROM (IC402) 此 16 MB FLASH ROM 中包含了有关部件操作的所有程序指示。 并提供用户设定和传真接收数据的备份。 同步动态随机存储器（IC400） 此 256 Mbit SDRAM 用于 CPU 工作以及接收存储器和页面存储器。 电源 DC-DC 转换器为系统电源产生 3.3V 和 1.2 V。 调整器为外围设备产生 5V。 TEL/FAX I/F 由 ITS 电路和 NCU 电路组成。 3 个叫做 SDAA （硅直接存取配置）的 IC 控制电话线路和扬声器。 读出部分 CIS 部件可读出传送文稿。 CIS 部件连接到平台传送部件。 扫描数据通过模拟前端（IC503）转换。 电机 此型号有 1 个直流电机和 1 个步进电机。 IC300 为打印驱动直流电机。 IC700 为自动送纸器电机和驱动步进电机。 LSU 通过转动多边形电机和对着多边形反射激光光束，在 OPC 鼓筒上形成图像。 传感器 3 个开关和 5 个传感器组成。 电源板 为主机提供 +24V 和 +7V 电压，并控制加热灯。 高压电源板 提供打印操作所需的偏压：鼓筒、显影和转印的偏压。 定影装置 由加热灯、热敏电阻和恒温器组成。 链接：https://pan.baidu.com/s/1uPaMRmjOcFvmdmhg_w0uRw 提取码：xyvb |
