5.3.6.5 CCD 输出增益校正，偏差校正 0011-2257 iR7105 / iR7095 / / 机器处理来自CCD 的模拟视频信号，以使其振幅率为一指定水平。机器也确定在无入射光的情况下输出电压为指定水平（偏差校正）。 5.3.6.6 CCD 输出A/D 转换 0011-2258 iR7105 / iR7095 / / 校正后，奇数和偶数像素模拟视频信号由A/D 转换器进一步转换为代表特定像素电压水平的12 位数字信号。 5.3.6.7 阴影校正概况 0011-2259 iR7105 / iR7095 / / 当原稿浓度均匀时，机器执行阴影校正以使CCD 输出均匀。 由于以下因素，即使原稿浓度完全均匀，CCD 的输出也可能不可避免地不均匀： 1. CCD 个别像素的灵敏度变化 2. 穿过透镜中心和其边缘的光强度差异 3. 扫描灯中心和终端之间光强度差异 4. 扫描灯的衰退 机器执行阴影校正以补偿CCD 输出的变化。 阴影校正可以是为确定维修模式目标值执行的阴影调节或为每项作业执行的阴影校正。 5.3.6.8 阴影调节 0011-2260 iR7105 / iR7095 / / 在阴影调节中，机器测量白纸和标准白板的浓度，并在内存中保存测量。然后机器计算出这些测量，以便用作阴影校正的目标值。当机器安装或扫描 灯更换时，或随时间在光强度上发生变化时，执行阴影调节。 维修模式： COPIER>FUNCTION>CCD>CCD-ADJ 5.3.6.9 阴影校正 0011-2261 iR7105 / iR7095 / / 机器为原稿的每一次扫描执行阴影校正。 机器将扫描灯的光照射在标准白板上，并测量板反射的光；然后它利用CCD/AP 电路板的模拟图像处理功能块将测量值转变为数字数据，这一数据将 以阴影系数的形式发送到阅读器控制器电路板的阴影校正电路。 在阴影校正电路中，阴影系数与保存在内存中的目标值比较，并且机器将差额作为阴影校正值。 阴影校正值用于补偿每次扫描时发生的CCD 个别像素间的变化，从而校平图像浓度水平。
链接：https://pan.baidu.com/s/1m3qyH3iuE9xyRjk0BX9m8w 提取码：qyce 复制这段内容后打开百度网盘手机App，操作更方便哦 |

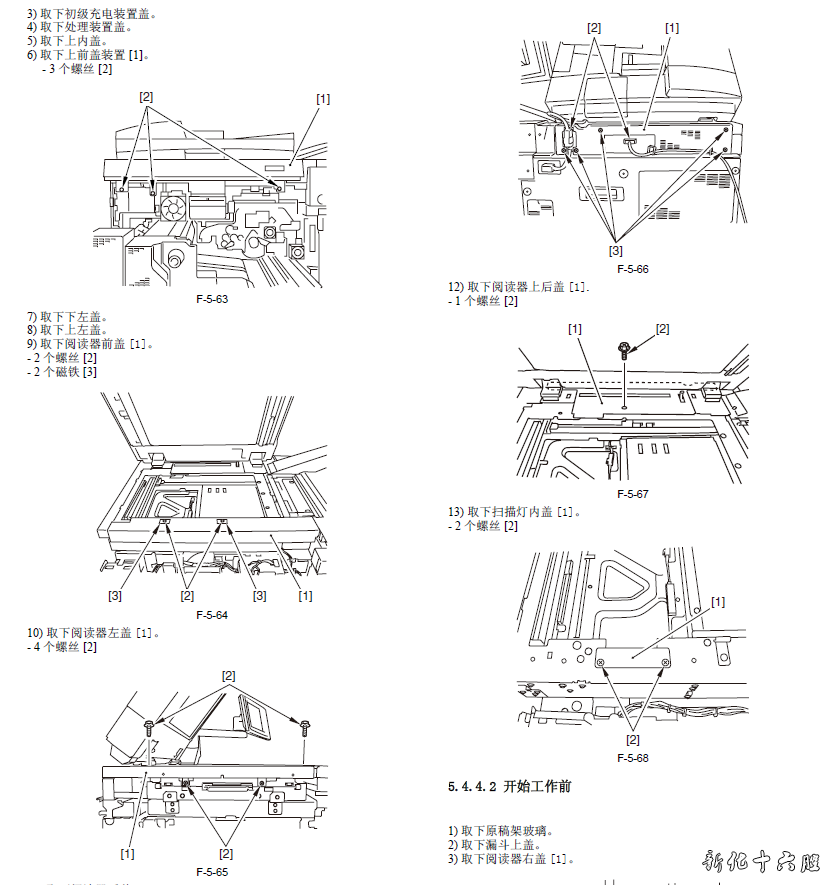

佳能7105-7095-7086中文维修手册
